釜式反应器实验装置 JGHY-128
型号： JGHY-128
产品说明：
1、了解釜式反应器的工作原理。
2、学习反应釜的操作流程。
3、学习反应釜的温度、压力等控制方法。

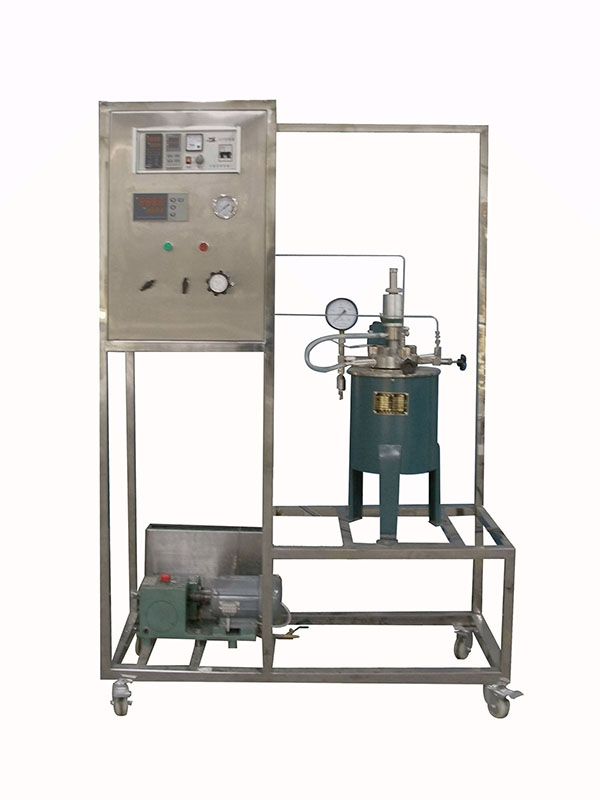

产品参考图片：
主要功能： 釜式反应器实验装置 JGHY-128
分 项 |
说 明 |
设计参数 |
搅拌电压： 0 — 200V 、转速 : 0--1500 r/min 。
操作压力： 0-5MPa 、操作温度：常温 -200 ℃ 。 |
公用 设施 |
水：：装置冷凝器连接自来水。
电：电压 AC220V ，功率 2.0KW ，标准单相三线制。 每个实验室需配置 1~2 个接地点（安全地及信号地）。 |
主要设备 |
反应釜由电加热炉、反应装置、搅拌和传动系统，以及安全阀等组成。
304不锈钢搅拌反应器，反应釜容积1L，使用压力范围：常压-5MPa，最高使用温度200℃，釜盖上进气口配针型阀、取样口配针型阀、防爆口配安全阀。
压力控制采用304不锈钢调压阀。
釜加热炉功率：1.5KW，搅拌转速：0-1500r/min。
转子流量计LZB-3，测量范围：16-160ml/min，1台。
反应器内温度显示：宇电AI701，1台。
宇电AI518数字温度控制仪，1台。
搅拌速度传感器1台。
数字转速测定仪1台。
压力表量程为6MPa，1台。
计量泵功率30W；最大流量2L/h；冲程频率120r/ min；吸程2m。
电器：接触器、开关、漏电保护空气开关 。
304不锈钢管路、管件及阀门 。
304 不锈钢仪表柜：测控、电器设备在实验架上。
304不锈钢材质框架 1200*500*1600mm (长 × 宽 × 高) ， 带脚轮 及禁锢脚 。 |
测控组成 |
变量 |
检测机构 |
显示机构 |
执行机构 |
釜内 温度 |
K 型热电偶 |
数字 温度 仪 |
无 |
加热炉温度 |
K 型热电偶 |
数字温度控制仪 |
固态调压模块 |
压力 |
指针压力表 |
就地显示 |
无 |
流量 |
转子流量计 |
转子流量计 |
手动阀控 |
电机转速 |
转速表 |
数显转速表 |
调速器 |
|
|
