流动图形演示实验装置 JGKY-613

型号：JGKY-613

： 通过实验，可以对流体力学的一些特点有一些直观的认识，学会动手完成所有的步骤。了解基本原理知识。在流体力学发展中，实验流体力学起着关键性的作用。一方面人们通过实验可以仔细、反复观测现象，以便揭示流动机理和发现流动规律；另一方面通过实验对直接测量，可为建立模型和理论提供重要依据。

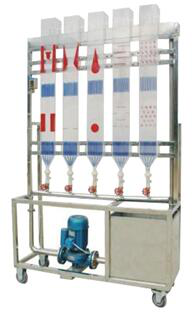

产品参考图片：

流动图形演示实验装置 JGKY-613;主要功能：

实验目的：

1、演示流体经过不同边界情况下的流动形态，以观察不同边界条件下的流线、旋涡等现象，加深对流体运动特性的认识。

2、演示水流绕流圆柱体、不同迎角机翼、突然放大、突然缩小部位的流动形态。

3、加深对边界层分离现象的认识，充分认识流体在实际工程中的各类流动现象。

主要配置：

显示屏、水泵、掺气装置、蓄水箱、光源、调节阀、不锈钢台架。

技术参数：

1、 运行环境：温度 0-40℃，相对湿度：≤90%RH，电源：220V/50Hz， 可连续操作。

2、 采用低噪声静音环保型水泵，最高扬程： 10 m ，额定流量： 1 2 L/min ，功率： 90 W 。

3、掺气量多少及气泡大小可由掺气装置调节。

4、显示面尺寸：1 6 0× 10 00 mm，有机玻璃制作。

5、灯光照明，大小气泡随水流的流动过程均清晰可见，动态效果好，图像生动直观。

6、外罩及流场边界由色彩和谐的有机玻璃制作，工艺精良。

7、 实验所用的流体 - 水为全循环使用设计，充分节约水资源。

8 、 框架及台面均为 304不锈钢材质，结构紧凑，外形美观，操作方便。

9 、外形尺寸： 1600×500×1800mm （长 ×宽×高） ， 框架 为可移动式设计， 带脚轮及禁锢脚 。
