动量定律实验装置 JGKY-621

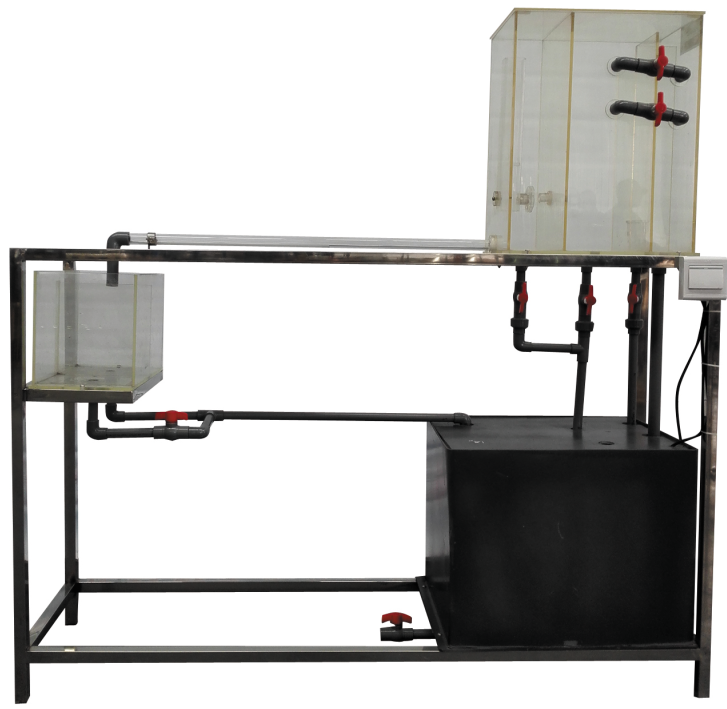

产品参考图片：

主要功能：动量定律实验装置 JGKY-621

实验目的：

1、适合于工程流体力学（水力学）教学实验。

2、测定管嘴喷射水流对挡板所施加的冲击力。

3、测定动量修正系数，以实验分析射流出射角度与动量力的相关性

4、将测出的平板冲击力与用动量方程计算出的冲击力进行比较，加深对动量方程的理解。

主要配置：

水泵、流量计、实验水箱、蓄水箱、计量水箱、 射流测力器、喷管 、 刻度标尺、 秒表、实验管道、阀门、自循环装置、不锈钢框架。

技术参数：

1、运行环境： 温度 0-40 0 C， 相对湿度： ≤90%RH，电源：220V/50Hz，可连续操作。

2、蓄水箱，500× 4 00× 400mm，材质 PVC板。

3 、计量水箱：容积 6L， 透明有机玻璃制作，带计量刻度。

4 、 实验流量： 0~200ml/s , 活塞直径 φ 12mm 。

5 、实验水箱：容积 40L， 由有机玻璃制成， 配有 自动 反馈、活塞式平板测力装置 ， 入射与出流方向夹角成 90 ° 。

6 、 静音环保型 水泵：扬程： 10m ，额定流量： 12L/min ，功率： 90W 。

7 、实验所用的流体 --水为全循环设计，充分节约水资源 。

8 、 框架及台面均为 304不锈钢材质，结构紧凑，外形美观，操作方便。

9 、 外形尺寸： 1 5 00× 50 0×1 60 0mm （长 ×宽×高）, 框架 为可移动式设计， 带脚轮及禁锢脚 。
