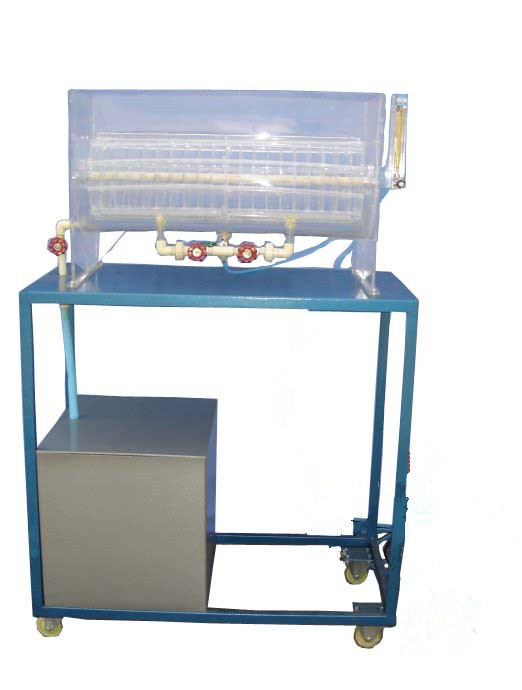

V型滤池 JGKY-525

主要功能：V型滤池 JGKY-525

设备特点：

•  设备布局合理、美观，结构清晰，整体感强。

•  V型滤池为透明有机玻璃制造，可观察污水在各通道内的运行情况。

实验目的：

•  了解 V型滤池的构造和原理。

•  通过观察过滤过程、反冲洗过程、掌握 V型滤池的工作原理及操作方法。

主要配置：

气体流量计、液体 流量计、 水自动反冲洗装置 、 三角配水槽 、 反冲洗出水槽 、 PVC清水箱、不锈钢 进水泵 、压力表、过滤滤帽、滤料（石英砂）、不锈钢 台 架、 电器控制箱 。

技术参数：

•  环境温度： 5℃～40℃，配电 220V ， 500W。

•  池体为有机玻璃单 格 V形滤池 ：尺寸 560 × 440 × 480mm，优质有机玻璃材质。

•  气冲洗强度： 15～20L/ s·m 2 ；冲洗时间 3min；水冲洗强度：8～10L/ s·m 2 ；冲洗时间 4~5min。

•  流量测量与调节： 转子流量计，气体流量： LZB -15 （ 0.4～4m 3 /h），液体流量： LZS-15（60～600L/h） 。

•  水泵：额定流量 1m 3 /h，功率370W，扬程15m。

•  压力表：量程 0～0.6MPa。

•  水箱：尺寸 600 × 490 × 490mm，优质PVC材质。

•  框架为 304不锈钢材质，结构紧凑，外形美观，操作方便。

9. 外形尺寸： 800 × 900 × 1600 mm ， 框架 为可移动式设计， 带脚轮及禁锢脚 。
