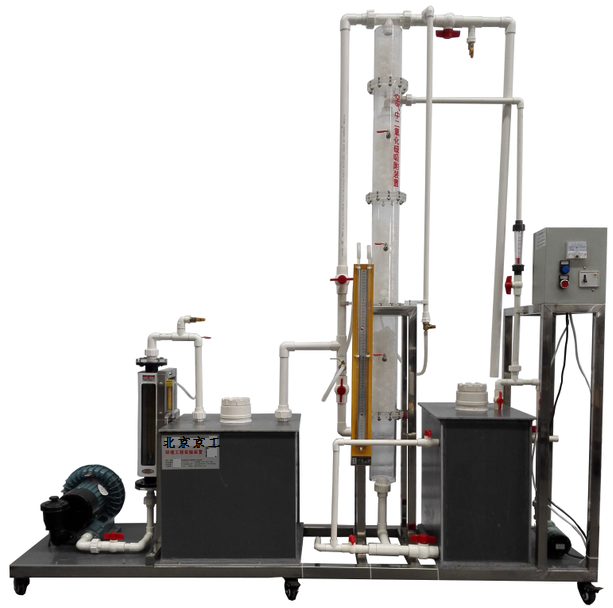

空气中二氧化硫吸附装置 JGKY-547

主要功能：空气中二氧化硫吸附装置 JGKY-547

设备特点：

•  设备布局合理、美观，结构清晰，整体感强。

•  填料塔、液体缓冲箱、气体缓冲箱均为透明有机玻璃制造，可观察整个气体处理过程的实验现象，加 深对设备整体结构的了解，掌握二氧化硫吸附处理流程的各项细节。

实验目的：

•  通过测定填料吸收塔进出口气体中 SO 2 的含量，近似计算出吸收塔的平均净化效率，

•  了解吸收效果。通过测出填料塔进出口气体的全压，计算出填料塔的压降。

•  通过对比清水吸收和碱液吸收 SO 2 ，认识物理吸收和化学吸收的差异。

主要配置：

有机玻璃三段填料塔、液体缓冲箱、气体缓冲箱、进出口风管、涡轮气泵、喷淋系统、加液泵、气体流量计、液体流量计、 SO 2 气体钢瓶及减压器（用户自备）、 SO 2 气体流量计、电控箱、管道阀门、不锈钢支架。

技术参数：

•  环境温度： 5℃～40℃、电源 220V，功率：≥1.1KW

•  吸附塔设计实验气量： 2.5～25 m 3 /h 。

•  流量测量与调节：转子流量计，液体吸收流量： 16～160L/h，气体流量：2.5～25 m 3 /h ， SO2气体流量：6-60ml/h。

•  填料塔：尺寸 Φ100×2000mm，优质有机玻璃。

•  高压离心风机：功率 1.1KW，转速2900r/min。

•  水泵：额定流量 10L/min，功率90W，扬程8m。

•  水箱： 400 × 400 × 300mm，优质PV C材质。

•  各项电路指示、操作均在控制屏面板进行。

•  控制屏和框架均为 304不锈钢，结构紧凑，外形美观，流程简单，操作方便。

•  外形尺寸： 1800 × 500 × 500mm， 框架 为可移动式设计， 带脚轮及禁锢脚 。
