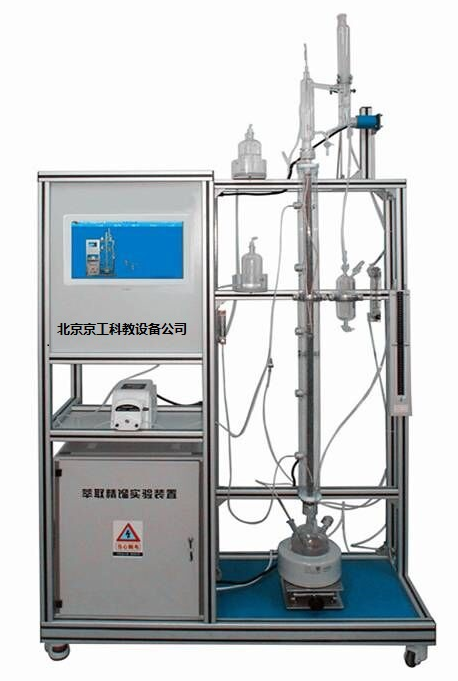

1 、玻璃萃取精馏塔体：φ 25 × 1400mm ，五侧口，填料为 316L 不锈钢Φ 3mm θ网环。塔外壁 2 段导电膜加热保温，功率各 300W 。
2 、溶剂回收塔：φ 25 × 1200mm ，五侧口，填料为 316L 不锈钢Φ 3mm θ网环。塔外壁 2 段导电膜加热保温，功率各 300W 。
3 、塔顶玻璃蛇管冷凝器，摆锤式回流结构和蛇管冷凝器油水分相器结构。
4、玻璃塔釜：容积500mL，测温口、取样口。
5、加热器：功率300W，集成控制。
6 、 温度传感器：Pt100，显示分度0.1℃。
7 、 250ml 高位玻璃加料瓶，液体转子流量计：范围 2.5 ～ 25ml/min ，数量 2 套。
8 、 塔顶冷凝液体的回流采用摆动式回流比控制器操作。此控制系统由塔头上摆锤、电磁铁圈、回流比计数器等组成， 回流比控制范围：99：1—1：99。
9、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
10、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式 。
11、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
12、 采用一体机平板触摸电脑，全程数字化触摸屏控制操作。 HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
13、额定电压：220V，总功率：2.2kW。
14、外形尺寸：1500×550×2300mm（长×宽×高），外形为可移动式设计， 带刹车轮， 高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
15、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
16、配数据采集软件一套，在线工业组态软件一套 |
