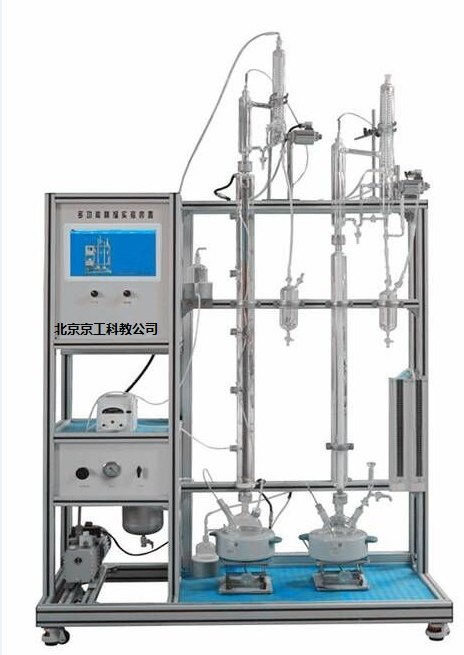

1 、双玻璃填料塔，塔体直径φ 20mm ，塔 1 ：高 1400mm ，塔 2 ：高 1200mm 。不锈钢φ 2 × 2mm θ网环填料，塔体外壁二段透明导电膜加热保温，塔釜容积 500ml 。双塔可独立操作。
2 、双预热器与控温系统，温度与塔顶回流自控，塔顶、塔釜测温独立数字显示。
3 、塔 1 ：五侧口，塔 2 ：无侧口，塔体外壁 2 段导电膜加热保温，塔 1 和塔 2 均有温度与回流自控，塔 1 和塔 2 的塔头为蛇管冷凝器，摆锤式回流结构和蛇管冷凝器油水分相器结构。
4 、蠕动泵 2 台，外控功能：转速控制，方向控制，启停控制。转速范围： 0.1-50rpm 。转速分辨率： 0.1rpm 。流量范围 : 0.01-30ml/min 。
5 、 250ml 高位玻璃加料瓶，液体转子流量计：范围 2.5 ～ 25ml/min ，数量 2 套。
• 真空系统：含真空泵、缓冲罐，阀门、压力计等。
• 加热器：功率300W，集成控制。
• 温度传感器：Pt100，显示分度0.1℃。
9、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
10、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式 。
11、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
12、 采用一体机平板触摸电脑，全程数字化触摸屏控制操作。 HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。
13、额定电压：220V，总功率：2.2kW。
14、外形尺寸：1500×550×2300mm（长×宽×高），外形为可移动式设计， 带刹车轮， 高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
15、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
16、配数据采集软件一套，在线工业组态软件一套。 |
