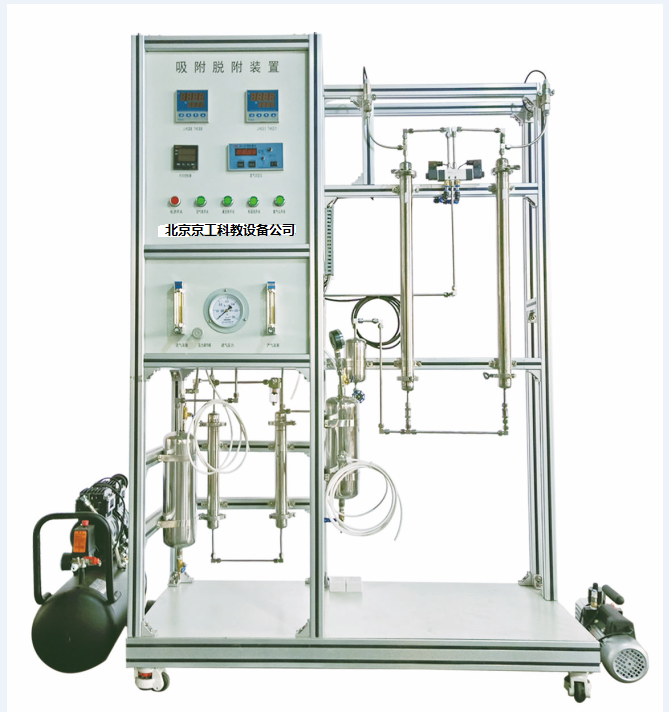

1 、吸附塔：管径Φ 38mm ，管长 750mm ， 304 不锈钢材质，两端快装卡套连接方便填装吸附剂。吸附塔入口段装有气体吸湿和干燥器。
2 、无油静音空压机：功率 550W ，排气量 36L/min ，额定排气压力 0.8MPa 。
3 、真空泵：旋片式真空泵 抽速 : ≥ 2L/s, 转速 : 2800r/min ，功率 : 370w 。
4 、气体转子流量计： 16-160ml/h 和 25-250ml/h ，根据产气量选配。
5 、吸附剂： PSA-5A 型富氧分子筛， 颗粒规格：0.4-0.8mm 。
6 、氧分析仪：防爆式氧气浓度传感器，量程 0~100% ，最小检测量： 0.01 ％，输出信号 4-20mA ， DC24V 供电。
7 、工作压力： -0.1- 0.6MPa，温度计：0-100 ℃ 。
8 、塔体、管路、管件及阀门均为 304 不锈钢。
9、中央处理器：执行速度0.64μs，内存容量16K，内建Ethernet支持Modbus TCP及Ethernet/IP通讯协议；功能：数据处理运算。
10、模拟量模块：高达16位分辨率，总和精度±0.5%，内建RS485通讯模式 。
11、温度模块：分辨率0.1℃，精度0.5%，内建RS485通讯模式。
12、 采用一体机平板触摸电脑，全程数字化触摸屏控制操作。 HMI：投射式触控技术，5000万次触摸点，内存4G，功能：中央处理器数据显示控制。实现 压力、温度、 含氧量 ， 吸附时间 的显示， 以及 阀门 调节、吸附 时间 控制等 操作 ， 实现整个变压吸附系统的全自动控制。
13、外形尺寸：1300×550×1800mm，外形为可移动式设计， 带刹车轮， 高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。
14 、 工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。
15、配数据采集软件一套，在线工业组态软件一套。 |
