技术指标

说 明

装置功能

1、膜分离效率测定；了解膜分离的分离工艺流程。

2、通过折分膜组件，进一步理解膜组件的内部结构。

3、测定盐（溶质）的脱除率与操作压力的变化关系.

4、可实现移动终端扫装置上和说明书上二维码，能够获取装置教学视频介绍。该视频是本实验装置的教学视频，学生可课前预习或者进入实验室后观看装置操作流程及注意事项。

主要配置

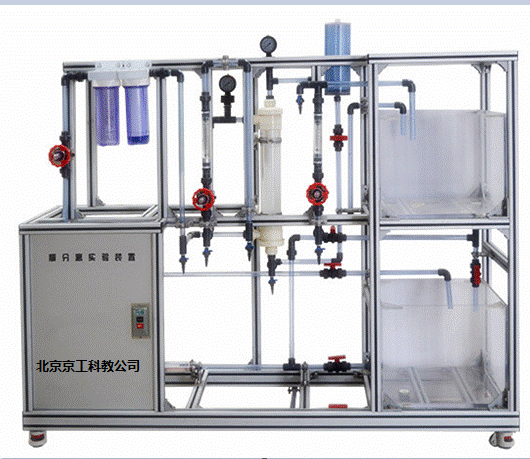

洗水池、滤液池、水泵、超滤组件、压力表、液体流量计、 高品质铝合金型材框架。

公用设施

水：装置自带水箱，连接自来水。实验时由水箱循环泵送入系统，循环使用。

电：电压AC220V，功率1.0KW，标准单相三线制。每个实验室需配置1～2个接地点（安全地及信号地）。

实验物料：自来水或聚乙二醇，外配设备：分光光度计

技术参数

1 、运行环境：温度0-40 ℃ ，相对湿度：≤90%RH，电源：电压220V；功率370W。

2、超滤膜组件：聚丙烯中孔纤维，孔径：0.01—0.3 μm ,孔隙率：50%-55%，截留分子量：5万,可实现无菌过滤。使用温度：44℃-73℃；最大工作压力：4Kg/cm 2 。

3、活性炭过滤器：规格：Φ100×400mm，过滤介质为活性炭。

4、配液池：60L，304不锈钢制。洗水池：60L，304不锈钢制。

5、水泵：不锈钢离心泵，流量：1m 3 /h，扬程：30m，功率：370W。

6、流量计：液体流量16-160L/h和10-100L/h。

7、管路：透明，壁厚≥2.0mm，透明可视材质。

8 、正泰电器：接触器、带灯开关、漏电保护空气开关。

9、外形尺寸：1200×500×1700mm（长×宽×高），外形为可移动式设计， 带刹车轮， 高品质铝合金型材框架，无焊接点，安装拆卸方便，水平调节支撑型脚轮。

10、工程化标识：包含设备位号、管路流向箭头及标识、阀门位号等工程化设备理念配套，使学生处于安全的实验操作环境中，学会工程化管路标识认知，培养学生工程化理念。

测控组成

变量

检测机构

显示机构

执行机构

流量

转子流量计

转子流量计

手动阀控

膜分离压力

指针式压力表

压力表就地显示

无
