技术指标

说 明

装置功能

1 、测定不同环境与小钢球之间的对流传热系数，并对所得结果进行比较。

2 、了解非定常态导热的特点以及毕奥准数（ Bi ）的物理意义。

3 、熟悉流化床和固定床的操作特点。

主要配置

开关模块、转换模块、数显温控仪表、风机、管式电炉；玻璃砂粒床、转子流量计、不锈钢框架及 控制屏 。

公用设施

电：电压AC 22 0V，功率 4.0 KW，标准 单 相 三 线制。每个实验室需配置1～2个接地点（安全地及信号地）。

技术参数

1 、运行环境：温度 0-40 ℃ ，相对湿度：≤ 90%RH ，电源：电压： 220V ；电流： 15A 。

2 、传热形式：自然对流、强制对流、流化床、固定床。

3 、 控温管式炉，管式炉温： 0 ～ 600 ℃；玻璃制砂粒床 。

4 、空气流量：气体玻璃转子流量计， 2 .5 ～ 25 m 3 /h 。

5 、风机：风压 14KP a ，风量 70 m 3 /h ，功率 750W 。

6 、温度控制： K 型热电偶 温度传感器， 智能温度控制仪， 分辨率：0.1℃。防干烧自动控制系统 。

7 、外形尺寸： 1200 × 5 0 0 × 1 7 00mm （长×宽×高）， 外形为可移动式设计，带3寸双刹车轮。

测控组成

变量

检测机构

显示机构

执行机构

空气 流量

转子流量计

转子流量计

手动阀控

加热炉温度

K 型热电偶

数字温度控制仪

固态调压模块

钢球温度

K 型热电偶

数字温度仪表

无

床层 压降

U 型压力计

就地显示

无

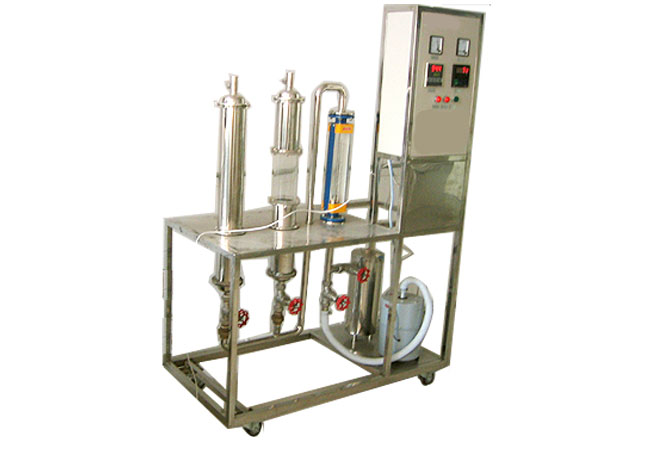

数字型 固体小球对流传热系数测定 实验装置 JGGY -311/II

测控组成

变量

检测机构

显示机构

执行机构

空气 流量

涡街 流量计

数字流量显示仪 ， 精度： 0.5 %FS

手动阀控

加热炉温度

K 型热电偶

数字温度控制仪 ， 精度： 0.5 %FS

固态调压模块

钢球温度

K 型热电偶

数字温度仪表 ， 精度： 0.5 %FS

无

床层 压降

风压传感器

数字 压力 控制仪 ， 精度： 0.5 %FS

无

软件组成

模拟模块：高达16位分辨率，内建RS485通讯模式；功能：温度 、流量、压力 等模拟量信号采集，配数据采集软件一套，在线工业组态软件一套
