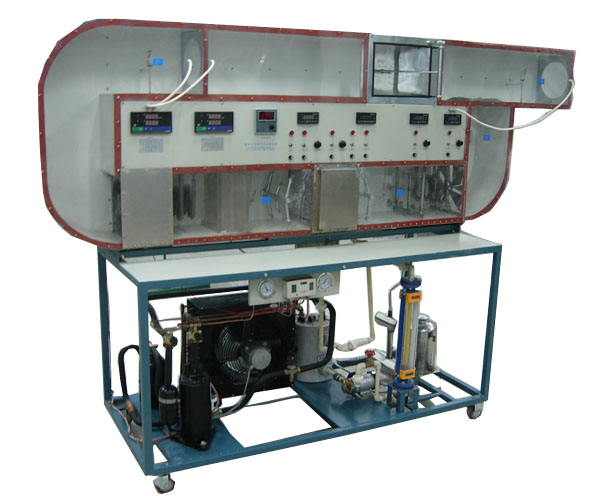

循环式空调过程实验装置JGRG -752

产品名称： 循环式空调过程实验装置 JGRG -7 52

实验目的：

可对空气进行加热，加湿，冷却和干燥等空气调节过程的实验，空气品质处理有：表冷器，淋水式两种。

主要配置：

塑料、有机玻璃风道；孔板流量计，差压传感器，整流板，加热器，不锈钢加湿器，喷淋器，表冷器，低噪音轴流风机，温度测试系统，湿度测试系统，压缩机，冷凝器，钛包蒸发器，储液罐、铜手阀，不锈钢加湿水箱，防腐水泵， 转子流量计， 16路万能信号输入巡检仪显示温度、湿度、风差压， 电控制箱，不锈钢支架。

技术参数：

1 、输入电源：三相 AC380V ± 10% 50Hz ，功率 5.0KW 。

2 、温度： 10 ～ 25 ℃、压力： 0 ～ 15MPa 、湿度： 10 ～ 40RH% 、流量： 0 ～ 1000L/h 。

3 、压缩机：制冷量 950Kcal/n ，制冷剂 R12 ，制热量 3.0KW 。

4 、蒸发器换热面积： 15 m 2 ，换热器换热面积： 15 m 2 。

5 、蒸发器水箱：尺寸 650 × 400 × 450mm ， 304 不锈钢材质。

6 、低噪音轴流风机：流量 2000 m 3 /h ，功率 370W 。

7 、 水泵 参数 ：流量： 3 0L/min ，扬程： 20m，功率：370W。流量计范围40-400L/h。

8、 温度由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表，显示温度、阻力、

流速、功率等实验全部测量参数，手动风门调节风量。

9、外形尺寸：2800×600×1900mm，外形为不锈钢可移动支架， 带双刹车轮。

数字 II型增加带标准信号的多路万能信号输入巡检仪，增加带标准信号的数显电流表电压表，增加文丘里流量计配差压传感器测流量，增加调频装置调节压缩机功率，配有数据采集，自动数据分析处理功能的软件等。
