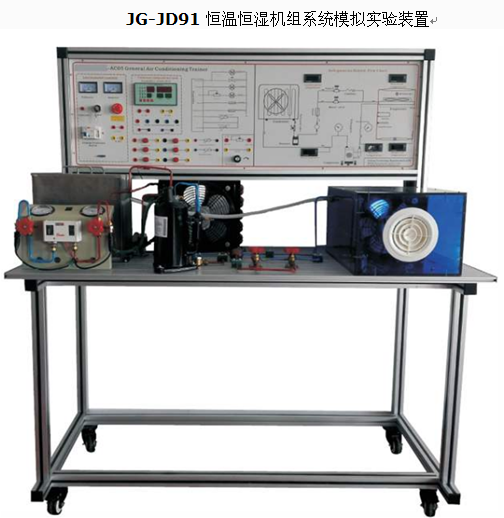

恒温恒湿机组系统模拟实验装置 JG-JD91

产品名称：JG-JD91  恒温恒湿机组系统模拟实验装置

一、   概   述

“JG-JD91 恒温恒湿机组系统模拟实验装置 ” 是采用直流式空气处理系统，并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练。本装置适用于 “ 制冷空调原理及应用 ” 、 “ 制冷空调技术 ” 、 “ 建筑电气控制技术 ” 等课程的实验教学。

二、   装置特点
1 、安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2 、直观性好：装置直观展示了恒温恒湿机组空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
3 、恒温恒湿空调采用大风量，低焓差的送风方式，以保持较小的温、湿度均恒性。而普通家用空调送风方面力求舒适。一般恒温恒湿空调送风量为普通家用空调送风量的 2~3 倍。
4 、   因湿度快速变化，机组需要频繁除湿，而恒温恒湿空调采用制冷除湿方式，所以要求空调制冷系统能频繁启动，对制冷系统要求非常高；而家用空调压缩机不能频繁启动，设置有压缩机三分钟停机保护。
5 、实验台面板上喷绘有恒温室恒湿机组制冷流程图，
6 、采用了二用节流方式： 1. 手动节流， 2. 毛细管节流
7 、可选择电子膨胀阀节流方式
8 、提供软件可监控电压，电流，频率，功率，功率因数，压力，流量等的，可实时显示在 PC 上，并可打印。
9 、空调的主要电气可手动连接，具有很好的动手性 , 连接线采用专用的 D4 连接线。

技术性能
1.  输入电源：单相三线  AC220V±10% 50Hz
2.  工作环境：温度 -10 ℃ ～ +40 ℃   相对湿度＜ 85%(25 ℃ )  海拔＜ 4000m
3.  制冷剂： R22
4.  装置容量：＜ 1.5kVA
5.  重   量： 100kg
6.  外形尺寸： 150cm×60cm×130cm
三、   实验装置的基本配置及功能
1.  控制台
采用工业铝型材结构和亚光彩色喷绘结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2.  交流电源
单相三线 220V 交流电源供电，经漏电保护器，通过启、停开关控制总电源
3.  测量仪表
(1) 4-20MA 温湿度传感器 2 只，为了能够直观地读数，将各组温湿度信号取出温度测量范围为： -40 ℃ ～ +120 ℃
湿度测量范围为： 0% ～ 100%
(2)  真空压力表 2 只（精度 2.5 级）
量程分别为 -0.1MPa ～ 1.5MPa 、 -0.1MPa ～ 3.5MPa 和 0 ～ 0.4MPa ，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4.  控制仪表
(1)  压力控制器 1 只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
5.  空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器和风机 .
6.  风冷制冷机组：由 2 匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7.  加湿系统：由蒸汽系统由蒸汽发生器和蒸汽喷管组成
8.  控制系统，由智能恒温恒湿控制系统自动控制
9.  加热系统：由 PPT 组成
五、配置表

一、实验项目
1.  恒温恒湿机组实训系统工作原理
2.  恒温恒湿机组空气调节运行工况实验
3.  电气的自控制
4.  制冷系统工作原理
5.  除湿系统工作原理
6.  加热系统工作原理
7.  制冷，加热，除湿应用关系
8.  温度，湿度传感器的应用
9.  恒温恒湿机组故障实训
