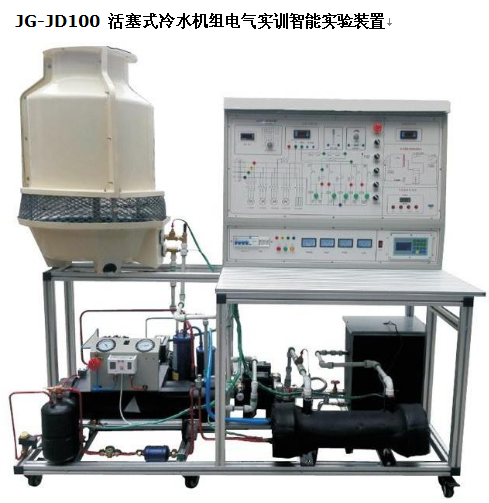

活塞式冷水机组电气实训智能实验装置JG-JD100

产品名称：JG-JD100  活塞式冷水机组电气实训智能实验装置

一、设备概述
   活塞式冷水机组电气实训智能实验装置安装有制冷管路设备   冷水机组，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。冰水机组的空调电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长 ,  可自行连接线路，并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。
二、设备特点
1. 实训装置直观展示了冷水机组的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
2. 实训柜集冷水机组系统和一体，系统真实完整 , 结构清晰、紧凑，与空调制冷系统、电气系统一致。
3. 系统采用真实的制冷机组（压缩机、干式蒸发器，风冷式冷凝器，水泵等与实际装置接轨。
4. 装置设有系统电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
三、主要技术参数
1.  输入电源： AC240V±5% 50Hz
2.  装置容量： <1KVA
3.  环境温度： -5 ℃ ~40 ℃
4.  相对湿度： ≤90% （ 25 ℃ ）
5.  外形尺寸： 1700×600×1200mm
6.  制冷剂类型： R12
四、产品组成
1 、冷水制冷系统
实训台提供 3 匹制半封闭式制冷冷压缩机、蒸发器（水冷蒸发器）、冷凝风扇、、过滤器。液视镜，冷水水箱。制水泵组成
1 ）交流电压表 1 只：测量范围 0 ～ 250V, 精度 1.5 级，用于监测电源电压。
2 ）交流电流表 3 只：测量范围 0 ～ 5A, 精度 1.5 级 , 用于观测系统启动电流及正常工作电流。
3 ）温度表 1 只：采用 PT100 传感器， 6 个，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
4 ）真空压力表 2 只：测量范围为 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa, 可显示系统低压侧、高压侧的压力。
5 ）水冷蒸发器一个 : 为干式蒸发器 , 出水口 1 寸，进水口 1 寸
6 ）制冷水泵一只 :220W/220W 离心式制冷专用水泵
7 ）水冷凝器一个 : 壳式 , 出水口 1 寸，进水口 1 寸
8 ）冷却水泵一只 :550W/220W 离心式制冷专用水泵
9 ）冷却塔一个 : 玻璃结构，水流量 3T
10 ）冷却风机一个 : 轴流式 220V, 风量 1800m?S ，
11 ）水机控制器一个 :3030
(10 ）电子膨胀阀一个 :4p
(12 ）加热器 :3KW 用于平衡制冷机组的冷量。
(13 ）实训台设计有独立的故障设置系统，且各种故障现象均模拟实际故障情况，实现了电路实际故障的全模拟，更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。
2 、制冷量调节控制装置：
1 ）通过自动调节提高冷媒流量，可以有效降低压缩机的排气温度，扩大压缩机高效做功区。采用双向电子控制系统，可实现双向热泵功能、冷库控制，空用制冷机组，变频机组、中央空调机组的的节能控制和流量自动调整。
2 ）、软件控制，能在线控制系统的温度，读取机组在佳温度系统制冷冷媒的流量开度数，调整制冷机组的过热度，过冷度。该文本显示界面的左侧，以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分，是对通讯信息的显示，包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分 " 数据信息 " 中，显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。具有上位机调节的线上和手动调节功能：
3 ）、系统特点 / 调试控制软件：
A ）、 4 路实时温度显示：控制器同时检测系统的制冷多点温度，来控制机组过冷 / 过热度。
B ）、阀的开度实时显示：控制对象为最大 500P 开度设定。可自行制冷系统制冷剂流量设定最小开度。
C ）、 24 路参数控制参数设置：控制器内所有与控制相关的温度参数、时间参数、控制参数、等 24 个参数都可以调整，以适应制冷 / 热泵 / 冷库 / 水机等设备。
D ）、自动调节：设备运行时有断电记忆功能，保持当前值不变。确保制冷 / 热泵 / 冷库 / 水机等状态下的阀门开度。
E) 、 6 路用户模拟环境数据入设定如下图：在调试中通过软件模拟设定，可模拟制冷主机组在各个温度条件下，阀的开度状态来积累大量数据，从而根据每一个制冷机组的特点来设定阀的标准开度值。具体参照 24 路参数设定
F) 、多达 8 路设备运行监控：在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
G) 、过冷 / 热度控制范围： 2-15 摄氏度。可自行设定制冷主机的过 / 冷、过热度为设计提供数据。
H) 、制冷剂：适应 R134AR22R410A 等其它冷媒。
4 ）脱机手动设定
A ）温度和开度可显示查询 / 设置：控制器所有检测到的温度都可以被查询开度也可以实时查询显示
B ）调节功能：在机组开发和调试阶段，可以通过控制器手动调节功能，取得有效的试验数据。
C ）数码管显示器在线显示开度和温度以及故障代码。
D ）数码管显示器在线显示开度和温度以及故障代码
5)  曲线显示界面

五、实训内容
1  初级技工基本技能实训
（ 1 ）   专用工具的操作
（ 2 ）   制冷系统管件焊接
（ 3 ）   制冷系统试压及检漏
（ 4 ）   制冷系统抽真空及充注制冷剂
2  中级技能实训（设计、安装、调试及检修）
（ 1 ）冷水机组的系统电气线路器件的认识和测量
（ 2 ）冷水机组电气控制线路接线及系统运行
（ 3 ）冷水机组电气控制线路接线及系统运行
（ 4 ）冷水机组修实训及故障分析
（ 5 ）冷水机组热泵电气电路故障
（ 6 ）压力控制保护系统故障）
六、配置表
