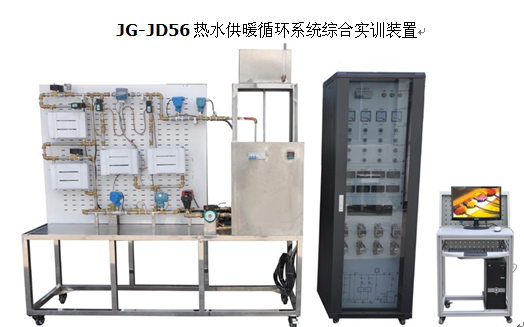

JG-JD56 热水供暖循环系统综合实训装置

： 一、产品概述
" 热水供暖循环系统综合实训装置 "  是以可编程控制器 PLC 为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。

产品名称：JG-JD56 热水供暖循环系统综合实训装置
二、技术性能
1. 输入电源：三相四线～ 380V±10% 50Hz
2. 工作环境：温度  -10 ℃ ～ +40 ℃ ；相对湿度＜ 85%(25 ℃ )  海拔＜ 4000m
3. 装置容量：＜ 10kVA
4. 设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
三、系统配置
1. 实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2. 热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1) 电热水锅炉
额定功率： 9kW
供热面积： 108m2
供热量： 7740kcal/h
(2) 膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3) 小型热水泵
额定功率： 95W
额定扬程： 6m
额定流量： 1.08m3/h
（ 4 ） PLC 主机
西门子 CPU 224(1 个 )
数字量扩展模块 EM223 （ 1 只）
模拟量扩展模块 EM231 （ 2 只）
3. 控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及 PLC 主机单元。
四、实训项目
1. 掌握热水供暖系统的形式、特点及管网与用户的连接方式
2. 热水供暖系统的安装与调试
3. 热水供暖用户热计量
4. 热力工况调节
5.PLC 可编程控制器编程及调试
6. 组态软件的应用
