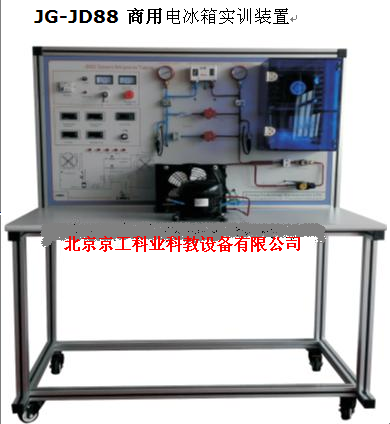

JG-JD88  商用 电冰箱实训装置

一、产品概述：
  商用电冰箱实训装置敞开式设计，安装有制冷管路设备，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。提供商用电冰箱电气控制线路的实际工业用电器，形象直观，可靠性好，使用寿命长 ,  可自行连接线路，并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。

产品名称：JG-JD88  商用 电冰箱实训装置

二   特点
1 、   实训装置直观展示了直冷式冰箱的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
2 、   实训柜集商用无霜式式电冰箱于体，电冰箱系统真实完整 , 结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式式电冰箱实训的要求
3 、   系统采用真实的制冷机组（压缩机、翅片冷凝器），与实际装置接轨。
4 、   装置设有商用间冷式冰箱电气控制线路接线区域，可完成不同方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
5 、   可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行五、排故。有利于开展技能鉴定、考核工作
6 、手动节流阀：管道系统中设置了一个手动膨胀阀，实验时可模拟制冷系统中的流量开度，观察制冷功率的效果。
6 、模拟风冷化霜系统 , 配置有一套模拟化霜电路，可模拟加热，实验性强
7 、随机配置有一套的，制冷工具，可完成制冷系统中的，抽真空、加制冷剂，处理冰堵，制冷效果不好等现象
8 、配套有一套高低压力控制器，可以保护学生在实训时中系统压力过高、过低的保护
三、主要技术参数：
1.  输入电源： AC220V±5% 50Hz
2.  装置容量： <0.2KVA
3.  环境温度： -5 ℃ ~40 ℃
4.  相对湿度： ≤90% （ 25 ℃ ）
5.  外形尺寸： 1200×600×1700mm
6.  制冷剂类型： R600A
四、产品组成
1 ．   商用无霜式电冰箱制冷系统
实训台提供 1/9 匹冰箱制冷压缩机 QD60 （ 85W 0.65A R12 ）、直冷式蒸发器（铝复合板吹胀式蒸发器及下蒸发器、、冷凝风扇照明灯及门开关双金属片热保护继电器、 PTC 启动器、重锤启动器、毛细管。
2 ．仪表
（ 1 ）交流电压表 1 只：测量范围 0 ～ 250V, 精度 1.5 级，用于监测电源电压。
（ 2 ）交流电流表 1 只：测量范围 0 ～ 3A, 精度 1.5 级 , 用于观测系统启动电流及正常工作电流。
（ 3 ）温度表 4 只：采用 PT100 传感器，三位半数显，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
（ 4 ）真空压力表 2 只：测量范围为 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa, 可显示系统低压侧、高压侧的压力。
3. 模拟冷藏箱体：分成冷藏和冷冻两个，保温效果显著，温度可自动控制，排除教学机不能停机的的麻烦。
4 、铝型材实训桌子一套 : 1200×600×1700mm, 面板为铁质彩色喷绘，桌子   由 4040 铝材构建而成

五、工具配置

六、配置表

七、   实训内容
1  初级技工基本技能实训
（ 1 ）   专用工具的操作
（ 2 ）   制冷系统管件焊接
（ 3 ）   制冷系统试压及检漏
（ 4 ）   制冷系统抽真空及充注制冷剂
2  中级技能实训（设计、安装、调试及检修）
（ 1 ）   电冰箱电气线路器件的认识和测量
（ 2 ）   直冷式电冰箱电气控制线路接线及系统运行
（ 3 ）   直冷式电冰箱维修实训及故障分析
3  电冰箱故障检修
（ 1 ）   复合门开关公共端开路
（ 2 ）   门开关开路
（ 3 ）   温控器开路
（ 4 ）   保护继电器开路
（ 5 ）   系统脏堵
（ 6 ）   系统冰堵
