JGDB-514  循环式空调过程实验装置平台

循环式空调过程实验装置是我公司新研制的空调实训设备，主要用于大学、职业院校空调制冷专业实验室现场实训实设备，设备可对空气进行加热，加湿，冷却和干燥等，可模拟直流空调、回风式空气调；循环空调空气调节过程的模拟实验，空气品质处理有，表冷器，淋水式两用。   可增加计算机数据采集、和数据分析处理功能。

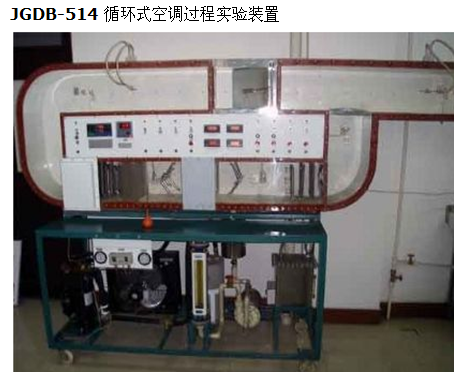

产品参考图片：

产品名称：JGDB-514  循环式空调过程实验装置平台
一、技术参数：
1.  环境温度：温度 -10 ℃ ～ 40 ℃ ，海拔＜ 4000m ；
2.  电源电压：三相五线 AC380V ， 50Hz ；
3.  功率： 3KW ；
4.  制冷量： 1100W ；
5.  制热量： 3000W ；
6.  制冷剂： R22 ；
7.  外形尺寸 :2000×800×1700mm ；
8.  安全保护：具有具有过压、过流、过载、漏电保护措施，符合国家相关标准。
二、功能：
本实验装置为《空气调节》课程实验教学设备 , 用它可以模拟不同季节室内和室外的环境和空气处理调节的方法 , 进行集中式空调系统不同循环形式的空气调节实验。还可以做变风量运行调节实验和制冷系统的参数测定及其调节实验。装置具有透明风管 , 可直观地观察和测试。实验装置的结构如图所示。由空气循环系统、蒸气加湿器、一次加热器、二次加热器、冷却器及其冷水机组和相应的测试仪表等组成。可以实现对空气的加热、冷却、加湿和除湿 ( 表冷式和淋水式可互换使用 ) 等处理。利用风雪阀门的调节 , 可以实现直流式、封闭式 ( 再循环式 ) 和一次回风式、三种不同的循环形式和空气处理过程。在实验中 , 还可以对空气的温度、湿度、流量进行测量 ; 并能对加温器、加热器的输入电功率进行测定 , 从而可以计算各空气处理过程中的热量和湿量得失 , 以及进行热、湿平衡的分析。本装置采用电子式数字显示仪直接检测点数据组成的测试系统 .
三、系统参数：
蒸发器面积 :15 平方米
换热器 :15 平方米
蒸发器水箱 :650×400×450mm3
风机 :2000m3/h
流量计 :40-400 升 /h
