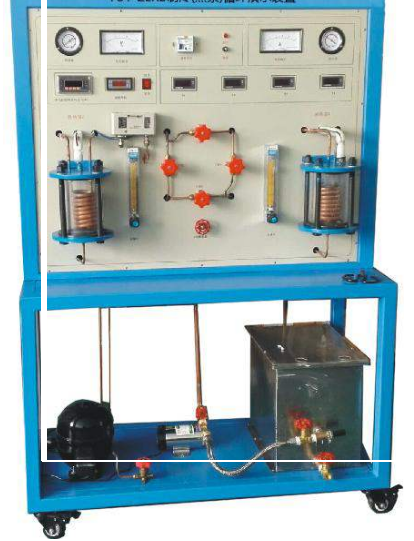

制冷 ( 热泵 ) 循环演示装置 JG -JD74

一 . 概述：
适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统中的压缩机、蒸发器、冷凝器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。

产品名称：JG -JD74  制冷 ( 热泵 ) 循环演示装置

二 . 主要配置：
  实验装置由电量热器、制冷系统、温度测试、流量测量以及控制系统等组成。制冷量 200W 左右；可以测定吸气压力、排气压力、、吸气温度、排气温度、量热器入口温度、 量热器温度、室内环境温度。
  1. 控制屏 采用不锈钢结构底架，控制屏为双层亚光密纹喷塑结构，造型新颖；底架上布置制冷系统，可 直观展示制冷系统结构；正面设有电源控制及测量仪表功能板；底部装有四个带刹车的万向轮， 便于移动和固定。
  2. 交流控制单元 单相三线 220V 交流电源供电，经漏电流保护器控制总电源，动作电流 30mA
  3. 制冷系统 1 匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式 蒸发器；制冷量： 160Kcal/n ，制冷剂： F11 ，循环水量：流量 1 吨，扬程 9 米，流量计： 4-90L/h ；
  4. 水箱： 49×35×30cm ；
  5. 外形尺寸： 1000×500×1500mm 工作电压： 220V 功率： 200W
四 . 实训功能：
1 、进行制冷循环过程和热泵演示，可观察制冷工质的蒸发、冷凝过程及压缩机的工作现象。
2 、可演示多种实验现象：热泵循环，制冷循环
3 、可演示制冷系统的常见故障
4 、可演示空调水系统的循环原理
5 、可演示对四种节流装置在制系统中的制冷效果；
6 、认知制冷系统中多节流阀作用和结构样式
7 、研究制冷系统中的制冷剂回流热泵原理。
