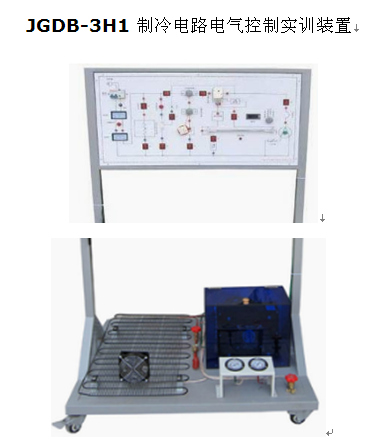

JGDB-3H1  制冷电路电气控制实训装置

一、产品概述：
制冷电路电气控制实训板装置 敞开式设计，安装有制冷管路设备，配各种电路原理图实训板，并将电路所需的电器元件安装在实训板上，学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。适用于技工院校、职业学校作为制冷基本技能的实训。
本实训设备主要以制冷管路、冰箱实训电路等器件为实训平台，学生可根据电路原理图的要求进行制冷电路的接线实训。完成制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等实训。适用于技工院校、职业学校作为制冷基本技能的实训。

产品名称：JGDB-3H1  制冷电路电气控制实训装置


二   特点（以直冷冰箱为例）
（ 1 ）   实训装置直观展示了直冷冰箱的系统结构、工作原理，可以清楚的观测到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；各段管路采用颜色标示，方便学生识别，其中高压管路为红色，低压管路为蓝色。
（ 2 ）   实训柜集直冷式、电冰箱于一体，电冰箱系统真实完整 , 结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、电冰箱实训的要求
（ 3 ）   系统采用真实的制冷机组（压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等），与实际装置接轨。
（ 4 ）   装置设有直冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
（ 5 ）   可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
三、产品组成
1 ．   直冷电冰箱制冷系统
实训台提供冰箱制冷压缩机、直冷式蒸发器、钢丝式冷凝器（ 17 档）、冷凝风扇（间冷风机）、照明灯及门开关、定时化霜时间继电器、补偿电热丝、补偿开关、温控器（ WDF 型、 WPF 型）化霜温控器（ -5 ℃   ），除霜温度保险丝（ 65 ℃   ）、双金属片热保护继电器、 PTC 启动器、重锤启动器、毛细管、电磁阀。
2 ．仪表
（ 1 ）交流电压表 1 只：测量范围 0 ～ 250V, 精度 1.5 级，用于监测电源电压。
（ 2 ）交流电流表 1 只：测量范围 0 ～ 5A, 精度 1.5 级 , 用于观测系统启动电流及正常工作电流。
（ 3 ）温度表 1 只：采用 PT100 传感器，三位半数显，用波段开关进行切换，可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
（ 4 ）真空压力表 2 只：测量范围为 -0.1 ～ 0.9MPa 、 -0.1 ～ 1.5MPa, 可显示系统低压侧、高压侧的压力。
3 ．   故障设置模块
（ 1 ）实训台设计有自动故障排除盒，学生通过对应电气控制原理图检测并找到故障后，只需通过操作故障排除按钮即可将对应故障排除。
（ 2 ）实训台设计有独立的故障设置系统，且各种故障现象均模拟实际故障情况，实现了电路实际故障的全模拟，更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。
四   实训内容
4.1  初级技工基本技能实训
（ 1 ）   专用工具的操作
（ 2 ）   制冷系统管件焊接
（ 3 ）   制冷系统试压及检漏
（ 4 ）   制冷系统抽真空及充注制冷剂
4.2  中级技能实训（设计、安装、调试及检修）
（ 5 ）   电冰箱电气线路器件的认识和测量
（ 6 ）   直冷式电冰箱电气控制线路接线及系统运行
（ 7 ）   直冷式电冰箱维修实训及故障分析
4.3  电冰箱故障检修
（ 10 ）   门灯开路
（ 11 ）   复合门开关公共端开路
（ 12 ）   风扇电机开路
（ 13 ）   门开关开路
（ 14 ）   补偿开关开路
（ 15 ）   化霜温控器开路
（ 16 ）  WDF 温控器 H-L 两端开路
（ 17 ）  WDF 温控器 L-C 两端开路
（ 18 ）  WPF 温控器 L-C 两端开路
（ 19 ）   化霜时间继电器 BW-BK 两端开路
（ 20 ）   化霜温度保险丝开路
（ 21 ）   补偿电热丝开路
（ 22 ）   化霜电热管开路
（ 23 ）   保护继电器开路
（ 24 ）  PTC 启动器开路
（ 25 ）   系统脏堵
（ 26 ）   系统冰堵
五、主要技术参数：
1.  输入电源： AC220V±5% 50Hz
2.  额定电流： 5A
3.  环境温度： -5 ℃ ~40 ℃
4.  相对湿度： ≤90% （ 25 ℃ ）
5.  外形尺寸： 1000×600×1200mm
6.  设备重量： 50kg
