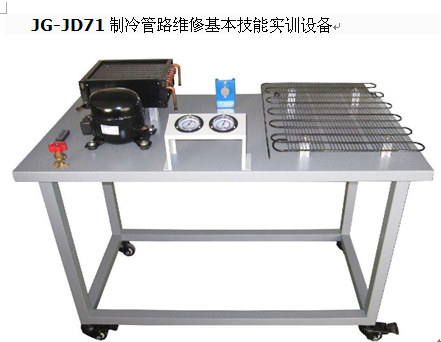

JG-JD71 制冷管路维修基本技能实训设备
本制冷管路维修基本技能实训设备主要以冰箱压缩机、冷凝器、蒸发器、干燥过滤器等器件为实训平台，学生可运用各种实训工具完成割管、弯管、扩管、焊接、加氟、检漏等制冷管路实训。适用于技工院校、职业学校作为制冷基本技能的实训。
产品名称：JG-JD71 制冷管路维修基本技能实训设备
一、技术参数：
工作电源：单相三线 220V±5 ％ 50Hz
制冷剂：冰箱 F-12
外形尺寸： 1200×600×780mm
环境温度：－ 10 ℃ ～ 40 ℃
相对湿度： <85%
设备重量： 30Kg
二、配置清单：（单台配置）
序号 |
名称 |
数量 |
性能描述 |
1 |
压缩机 |
1 台 |
卧式 |
2 |
冰箱过滤器 |
1 个 |
铜质、管状 |
3 |
冰箱冷凝器 |
1 个 |
铁质喷塑、片式 |
4 |
冰箱蒸发器 |
1 只 |
铝质、管式 |
5 |
冰箱温控器 |
1 只 |
机械可调 |
6 |
高压表 |
1 只 |
指针式 |
7 |
低压表 |
1 只 |
指针式 |
8 |
视液镜 |
2 只 |
圆镜直视、铜质外壳 |
9 |
铜管 |
1 套 |
圆形 |
10 |
手阀 |
1 只 |
铜质 |
11 |
实验台架 |
1 台 |
钢木结构 |
12 |
实训指导书 |
1 套 |
与实训台配套 |
三、操作工具：（单台配置）
序号 |
名 ;; 称 |
数量 |
性能描述 |
1 |
焊具 |
2 只 |
便携式 |
2 |
弯管器 |
1 付 |
钢质 |
3 |
扩口器 |
1 付 |
钢质 |
4 |
钢管割刀 |
1 把 |
钢质 |
5 |
电铬铁 |
1 把 |
内热式 |
6 |
烙铁架 |
1 个 |
阻燃 |
7 |
剥线钳 |
1 把 |
多用 |
8 |
尖嘴钳 |
1 把 |
钢质、绝缘 |
9 |
螺丝刀 |
2 套 |
十字、一字各 1 把 |
10 |
真空泵 |
1 台 |
一个实验室配一台 |
四、操作工具
1 、管路距离的确定
2 、割管
3 、弯管
4 、扩管
5 、胀管
6 、把管路安装到对应部件的合理位置
7 、完成对冰箱系统的保压
8 、检漏
9 、判断冰箱压缩机的绕组
10 、完成冰箱系统的线路铺设和连接
11 、抽真空
12 、电气调试
13 、工况的调整
|
