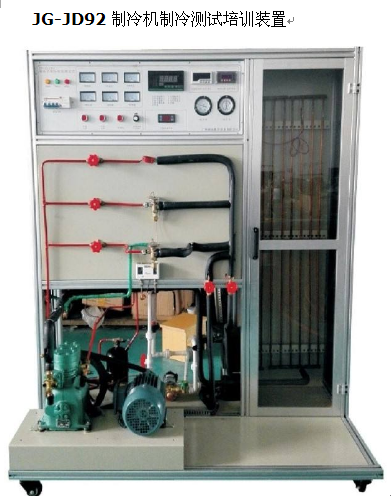

JG-JD92  制冷机制冷测试培训装置

一、装置特点

1. 本制冷机制冷测试培训装置按照国际标准 GB/T 5773-2004 容积式制冷压缩机性能实训方法建立，以 " 蒸发器液体载冷剂循环法 " 为主要测量，以 " 水冷蒸发器量热器法 " 作为辅助测量
2. 采用 1 匹制冷机组，采用空气冷冷凝器和透明的塑料蒸发器，可以观察制冷剂由液态变为气态的现象；   系统结构紧凑、布局合理，造型美观大方，、可研究制冷剂在循环管道内的各种流动，包括在压缩机中的回流。
3 提供三种不同的节流膨胀阀，分别是：恒压膨胀阀、恒温膨胀阀、毛细膨胀装置，可对比制冷剂在其中分别膨胀的效果
4. 设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护

产品名称：JG-JD92  制冷机制冷测试培训装置

二、实验目的
加深了解制冷循环系统的组成。
1 ．学习测定制冷机性能的方法。
2 ．通过实际测定和制冷机运行以及参数计算，分析影响制冷机性能的因素。
（可测制冷量、功率和计算制冷系数，并可进行热平衡计算）
3. 测量压缩机在空调工况实验
4.  测量压缩机在冷库工况实验
三、技术参数
1. 电压等级  AC380V
2. 额定功率  3KW
3. 制冷量  1.2KW
4. 循环水量   流量 3 吨杨程 9 米
5. 流量计  16-160L/h
6. 制冷剂  R22
7. 重   量： 100kg
8. 外形尺寸： 150cm×70cm×160cm
四、基本配置及功能
1. 控制屏
采用双层亚光密纹喷塑结构，造型新颖。可满足冷水系统和直接蒸发系统的工作原理，最上层布置制冷控制温度检测装置，右边可直观展示制冷系统结构；后部设有冰水蒸发器，正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。、可直观的演示一些物理概念，
2. 交流控制单元
单相三线 220V 交流电源供电，经漏电流保护器控制总电源，动作电流 30mA
3. 制冷系统
（ 1 ）匹开启式压缩机、风冷式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸、主要配置：移动式实验台、制冷压缩机、冷凝器、节流阀、蒸发器、水泵、水箱、水流量计、 16 路巡回检测仪、温度传感器、高低压控制器、电源开关、干燥过滤器、储液罐、电流表、电压表、压力表等组成。发器、电动机
（ 2 ）电流表 2 只（精度 0.5 级）
（ 3 ） 16 路数显温度表 1 只（精度 0.5 级）
采用 PT100 铂电阻作传感器，测量范围 -50 ～ 150 ℃ 。，共测 9 组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、
真空压力表 2 只（精度 2.5 级）
量程为 -0.1 ～ 1.5MPa 和 -0.1 ～ 3.5MPa ，分别实时测量制冷系统低压侧压力和高压侧压力
4. 提供三种不同的膨胀阀（恒温式、恒压式、毛细管式
5. 控制仪表
高低压压力控制器 1 只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
五、实训项目
1. 熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2. 了解国际标准 GB/T5773-2004 容积式制冷压缩机性能使用方法
3. 利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
4. 利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
5. 主、辅测制冷量相对误差的计算与分析
6. 制冷机组能效比的计算与分析
六、系统配置表
