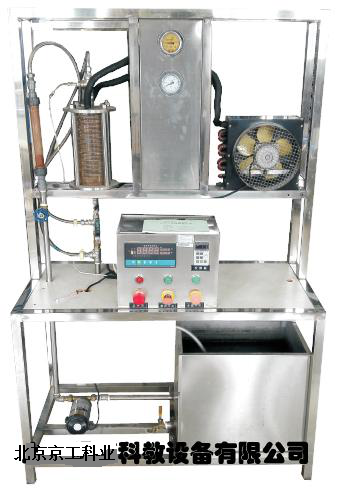

JG-JD89  制冷水循环演示装置

一 . 概述：
1 、制冷水循环演示装置适用于制冷、空气调节、食品冷冻、家电等专业的教学。系统由压缩机、蒸发器、冷凝器组成，蒸发器采用透明耐压玻璃作壳体，可直接观察到制冷剂的蒸发和冷凝现象，并通过进出水温的变化可观测制冷效果。
2 、制冷水循环演示装置由一套风冷机组、一套冷水系统组成，通过实验，可撑握风冷冷水系统的工作方式、组成特性和系统工况。

产品名称：JG-JD89  制冷水循环演示装置

二 . 主要配置：
   实验装置由制冷系统、温度测试、流量测量以及控制系统等组成。；可以测定吸气压力、排气压力、压力、吸气温度、排气温度、入口温度、室内环境温度
  1. 控制屏   采用不锈钢结构底架，面板为双层彩色喷塑结构，造型新颖，可   直观展示制冷系统结构；正面设有电源控制及测量仪表功能板；底部装有四个带刹车的万向轮，   便于移动和固定。
  2. 交流控制单元   单相三线 220V 交流电源供电，经漏电流保护器控制总电源，动作电流 30mA
  3. 制冷系统  125W 压缩机、风冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和石英玻璃冷水蒸发器；制冷剂： 600A ，循环水量：流量 1 吨，扬程 9 米，流量计： 4-90L/h ；
  4. 水箱： 49×35×30cm ；
  5. 外形尺寸： 1000×700×1500mm  工作电压： 220V  功率： 500W
6.  冷凝器、系统为风冷式冷凝器，与工业制冷冷凝器一致，
7.  水冷蒸发器、可观察制冷工质在玻璃蒸发器中的蒸发过程，及压缩机的工作现象。

四 . 实训功能：
1 、进行制冷循环过程演示，可观察制冷工质的蒸发、
2 、可演示制冷系统的常见故障
3 、可演示水系统的循环原理
4 、手动膨胀阀的使用
5 、演示风机冷机组的工作工况
