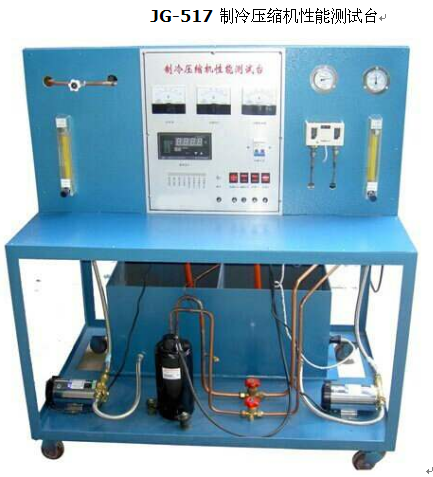

JG-517  制冷压缩机性能测试台

制冷压缩机性能测试实训装置 ” ，配备全封闭式制冷压缩机、冷凝器、蒸发器等制冷系统真实部件，并设有智能温度调节仪、流量计、压力表、电压表、电流表等测量仪表。不但能开设制冷压缩机性能参数的测定实训，还能进行制冷循环基本原理的演示实训。适用于职业院校制冷专业相关课程的教学实训。

产品名称：JG-517  制冷压缩机性能测试台


五、   装置特点
1. 本实训装置按照国际标准 GB/T 5773-2004 容积式制冷压缩机性能实训方法建立，以 “ 蒸发器液体载冷剂循环法 ” 为主要测量，以 “ 水冷冷凝器量热器法 ” 作为辅助测量
2. 采用 1 匹制冷机组，冷凝器和蒸发器均为壳管式水换热器，系统结构紧凑、布局合理，造型美观大方
六、   技术性能
1. 输入电源：单相三线～ 220V±10% 50Hz
2. 工作环境：温度 -10 ℃ ～ +40 ℃    相对湿度＜ 85%(25 ℃ )  海拔＜ 4000m
3. 装置容量：＜ 2.5kVA
4. 制冷剂： R22
5. 制冷量： 1.3kW
6. 重    量： 100kg
7. 外形尺寸： 120cm×60cm×142cm
七、   基本配置及功能
1. 控制屏
采用双层亚光密纹喷塑结构，造型新颖。最上层布置制冷系统，可直观展示制冷系统结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2. 制冷系统
1 匹全封闭压缩机、卧式壳管式冷凝器、视液镜、干燥过滤器、手动节流阀、储液器和干式蒸发器
3. 循环水系统
（ 3 ）   水泵 2 只
主要技术参数为：
额定功率： 95W
额定扬程： 6m
额定流量： 1.08 立方米 / 小时
（ 4 ）   水箱 1 只
采用不锈钢材料制成，分别为冷凝器循环水箱和蒸发器循环水箱
（ 5 ）   加热器 1 只（功率 1000W ）
输出功率可通过电位器进行调节，用于加热蒸发器循环水
5. 测量仪表
（ 5 ）   功率表 2 只（精度 0.5 级）
分别测量加热功率和压缩机功率。通过键控、数显窗口实现人机对话的智能控制模式，可测量负载的有功功率、无功功率、功率因数、电压、电流、频率及负载的性质；并可以贮存、查询 15 组功率和功率因数的测试数据
（ 6 ）   数显温度表 1 只（精度 0.5 级）
     采用 PT100 铂电阻作传感器，测量范围 -50 ～ 150 ℃ 。通过琴键进行切换，共测 8 组温度参数，分别为压缩机吸气口温度、压缩机排气口温度、冷凝器出口温度、蒸发器进口温度、冷凝器进水口温度、冷凝器出水口温度、蒸发器进水口温度和蒸发器出水口温度
（ 7 ）   真空压力表 2 只（精度 2.5 级）
量程为 -0.1 ～ 1.5MPa 和 -0.1 ～ 3.5MPa ，分别实时测量制冷系统低压侧压力和高压侧压力
（ 8 ）   流量计 2 只（精度 0.5 级）
采用玻璃转子流量计，量程为 16 ～ 160ml/min ，分别测量冷凝器和蒸发器冷却水流量
6. 控制仪表
高低压压力控制器 1 只：实时监测制冷系统低压侧压力和高压侧压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
八、   实训项目
1. 熟悉蒸汽压缩式制冷循环系统的基本结构和工作原理
2. 了解国际标准 GB/T5773—2004 容积式制冷压缩机性能使用方法
3. 利用蒸发器液体载冷剂循环法（主测法）求制冷压缩机制冷量
4. 利用水冷冷凝器热平衡法（辅测法）求制冷压缩机制冷量
5. 主、辅测制冷量相对误差的计算与分析
6. 制冷机组能效比的计算与分析
