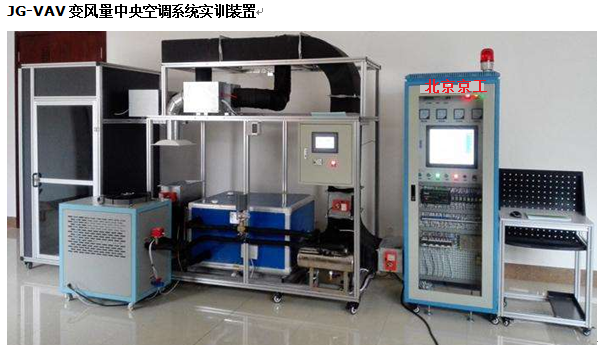

JG-VAV 变风量中央空调系统实训装置
产品名称：JG-VAV 变风量中央空调系统实训装置
一、概述
1 、 VAV 是 Variable Air Volume （变风量系统）的简称，在空气调节系统，为了应对末端负荷的变化，在输冷 / 热介质流量不变的情况下，通过改变风量来调整需要冷 / 热量的输送以满足变化的需求。 VAV （变风量空调系统）是一种通过改变送风量来调设计标准、《采暖、通风与空气调节设计规范》（ GBJ19-87-2003 ）。《通风与空调工程质量检验评定标准》（ GBJ304-2002 ）《简明通风设计手册》（ GB50194-2002 ）《压缩机、风机、泵安装工程施工及验收规范》（ JBJ29-2002 ）《电气装置安装工程低压电器施工及验收规范》（ GB50254-96 ）《大气污染物综合排放标准》（ GB16297-1996 ）。《环境空气质量标准》（ GB3095-1996 ）、《城市区域环境噪声标准》（ GB3096-93 ）《建筑设计防火规范》（ GB50016-2006 ）、《公共建筑节能设计标准》（ GB50189-2005 ）。
2 、 实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站 / 所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《家用制冷设备原理与维修》等课程。
二、产品特点
1 、具有真实的中央空调系统 (VAV 和风机盘管 + 新风系统 ) 和相应的楼宇自动控制系统、完全真实的工程环境。让学生进行楼宇暖通监控系统的元件、作用、组成和原理的认识实训。 通过客户端对系统进行保存系统监控节点的资料、图形等的操作 , 并监控与管理所有在网络上的监控节点，进行楼宇空调供水及锅炉监控系统的演示操作、点表的认识和 DDC 控制器同各元器件之间的接线操作实训、故障的与排除等实训操作。
2 、采用智能 DDC 控制系统采用自动水流量控制（流量积分调节阀）变频控制技术，智能变频控制系统，达到操作方便、节能降噪的目的
3 、 采用智能 DDC 控制系统， LonWorks® 总线专用节点，基于 Neuron® FT-5000 神经元微处理器，配有 Flash 存储器、网络收发器和 LonWorks® 总线网络接口等。预载变风量箱可配置控制程序。
4 、 VAV 应用模式包括：自动模式、加热模式、制冷模式、 清晨预冷模式、夜间净化模式和紧急模式。
5 、集成一体化风阀执行器，并具备风量测量功 能；依靠调节风阀来实现制冷或加热要求，通过 PI 算法调节供 风量在最大与最小风量之间，维持区域温度在用户设定。
6 、 采用市场主流变风量（ VAV ）控制技术：变定压控制原理来控制主管风量，末端控制箱具有独立的 DDC 控制系统。
7 、设备采用冷热单风道系统 —— 变风量 —— 供冷 — 热，配用冷水机机组与实际工程结合，易于学习和掌握知识和进行中央空调系统智能控制系统的设计、调试和运行管理工程技术训练。
三、产品参数
1 、 box 支管路内风速 6 ～ 8m/s, 干管路内风速 8 ～ 14m/s ； 6 个通用输入点 (UI),2 个数字输入点田 (BI),2 个模拟输出点 (AO),3 个数字输出点 (BO) 和 4 个可配置的输出点 (CO) ，可测量风量风阀控制器 4-20MA ，压差传感器 4-20MA 。
2 、通风设备设计风量： 通风柜 面风速： 0.3 ～ 0.8 m/s ，单台通风柜设计风量 1500m3/h ，
3 、换气次数：换气数： 8 ～ 12 次 / 小时
4 、工作环境：环境温度范围为 -5 ℃～ +40 ℃ 相对湿度＜ 85%(25 ℃ ) 海拔＜ 4000m
5 、装置容量：＜ 4.8kVA
6 、外形尺寸： 4000mm×1000mm×2000mm
7 、制冷剂类型： R22
8 、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
9 、电压：输入电源： 3800V±10% 50Hz
四、通风柜技术参数
变风量系统（ VAV ）通风系统
1 、采用直接风速测量控制系统，能够快速有效的保证通风柜面风速，从而达到保证实验室工作人员安全的目的。为避免环境温湿度对普通风速传感器的基准点飘移影响，通风柜控制系统使用热型风速传感器对面风速进行真实测量；风速传感器配备独特的自洁式过滤器，具有防灰尘堵塞功能；
2 、风压传感器检测到面风速变化时，控制器发出信号给执行器，通过改变变风量阀门开度来使面风速回到设定值，要求系统响应时间小于 3 秒；通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时，经 15 秒延时后监控器发出声光报警；
4 、监控器有最大风量和最小风量功能，当发生紧急情况时可以按下最大风量按钮，排风阀门完全打开，当希望通风柜以小风量运行时（例如晚上）可以按下最小风量按钮，通风柜以小风量运行；
5 、风柜上的监控器还具有低风速运行按钮，按下这一按钮，可以使面风速设定值为正常值的 70% ，用来减少气体排放以节能，（当通风柜内有高危险性物质时不建议使用）。
6 、系统采用变静压传感自动变频控制，静压传感自动变频控制可以根据开启通风设备的数量变化，将其感应到的静压转变成 0-10v 的电信号输入变频器从而自动调节风机频率，使风机的抽风量与实际所需排风量相匹配，从而确保排风效果，达到节能节噪的效果；
7 、每台通风柜安装一个风量调节阀，其控制开关和变频控制系统及风机联动，可实现单台或多台通风设备等不同工况下的控制。风量调节阀采用数显可调角度的电子风量调节阀，
8 、系统风阀和风机整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。
9. 控制柜：铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图
主控制柜配置表如下：
编号 |
名称 |
单位 |
数量 |
|
1 |
配电控制柜，网络式机柜 |
套 |
1 |
1800*700*700MM, 采用蓝色框架结构，白色为搭配色，前后开门，方便实训操作，前门采用玻璃装饰，美观大方 ( 面板：铁质面板，激光雕刻，彩色喷绘 ) |
2 |
三相 4P 带漏电开关 |
只 |
1 |
32A |
3 |
三相保险 |
台 |
1 |
32A |
4 |
450V 电流表， 30A 电流表 |
个 |
1 |
6L2 |
5 |
按钮 |
套 |
8 |
|
6 |
开关电源 : 为控制系统提供电源 |
套 |
1 |
Q60.: 提供 +24V.+5V |
7 |
中间继电器 |
套 |
8 |
24V |
8 |
交流接触器 |
套 |
5 |
220V |
9 |
DDC 控制器 |
套 |
1 |
A 、 12 个通用输入点 (UI),
B 、 8 个数字输入点 (DI),
C 、 6 个模拟输出点 (AO),
D 、 8 个数字输出点 (DO) ， |
五、系统总配置表
序号 |
名称 |
参数 |
单位 |
数量 |
说明 |
1 |
变风量 box 末端装置 |
1 、 6 个通用输入点 (UI),2 个数字输入点田 (BI),2 个模拟输出点 (AO),3 个数字输出点 (BO) 和 4 个可配置的输出点 (CO)
2 、可测量风量
3 、风阀控制器 4-20MA
4. 、压差传感器 4-20MA |
套 |
2 |
|
2 |
VAV 变风量风柜控制柜 |
1 、 D720-0.4K 变频器
2 、 ,FX3U-24 PLC,AN
3 、 7 寸触摸屏
4 、 FX3U-3A
5 、尺寸 500*500*200MM |
套 |
1 |
|
3 |
VAV 变风量风柜 |
尺寸： 1200*600*800MM
风量： 1800
制冷量： 5000W
水流量： 2T |
套 |
1 |
|
4 |
制冷主机 |
冷水机： 5000W, 侧出风
水泵 3T
出水温度 7 度，回水温度 12 度
智能水机控制（含：高压传感器，低压传感器，智能触控屏） |
套 |
1 |
|
5 |
中央空调主控制柜 DDC 控制柜 |
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图。
1 、尺寸： 800*700*1700
2 、 电力控制系统
3 、控制监控系统
4 、 DDC 控制器：
A ）、 12 个通用输入点 (UI),
B ）、 8 个数字输入点 (DI),
C ）、 6 个模拟输出点 (AO),
D ）、 8 个数字输出点 (DO) ， |
套 |
1 |
|
6 |
LonWorks 总路线网卡 |
|
套 |
1 |
|
7 |
VAV 末 DDC 温度调装置 |
DI 输入 4-20MA ， DO 输出 4-20MA |
套 |
2 |
|
8 |
制热加热器 |
专业中央空调管道加热器 * （不锈钢） 3000W |
|
|
|
9 |
模拟房 |
1000*1000*2000MM 铝型材 |
个 |
1 |
|
10 |
中央空调主监控系统 |
C P U:Intel 1037U 1.8GHz 22nm 双核处理器 TDP 17W 超低功耗处理器
主 板 :Intel M11 工控固态节能主板
内 存 :1G DDR3 1333 超高速内存 , 支持 1333/1066MHz 内存 , 最大可支持 8GB 。
硬 盘 :60G SSD 固态硬盘
显 卡 : 集成 Intel HD Graphics 核心显卡 , 提供 VGA 、 LVDS 、双 HDMI 显示输出 ,LVDS 支持双通道 24bit, 支持单独显示、双显复制、双显扩展。
声 卡 : 集成 ALC662 6 声道高保真音频控制器
网 卡 : 集成 1 个 RTL 千兆网卡 , 支持网络唤醒、 PXE 功能。
电 源 : 外置电源（ 100V 至 220V 宽幅电压，全球通用）
显示屏 :17 寸 LED 工控屏 分辨率： 1024*900
触摸屏 : 台湾军工 Touchkit 4 线触摸屏，透光率高；性能稳定，触摸灵敏
整机接口 :4* USB 2.0 接口 , 其中两个可支持 USB3.0( 需定制 ) ，
1* HDMI 接口 :1* VGA 接口 ,1* RJ-45 网络接口 ,1* Line out （绿色） ,1* Mic （红色 )
2*COM 串口 ,1* 12V DC_JACK 输入接口 |
|
|
|
11 |
移动式台架 |
3000*700*2000MM 铝型材： 40*40MM |
套 |
1 |
|
12 |
标准风管 |
直通
弯头 1 个
三通 1 个，
150MM 弯头 4 个
主管 6 米 |
套 |
1 |
|
13 |
监控、控制软件 |
|
套 |
1 |
|
14 |
风阀 |
供电： 24V
风阀角度调节（ 0° ， 18° ， 36° ， 54° ， 72° ， 90° ）。 通电自动复位风阀，先至全开通电驱动多个同类型的执行器。
· |
套 |
3 |
|
16 |
末端风阀散流器 |
150 直径 |
套 |
2 |
|
17 |
说明书 |
|
本 |
1 |
|
六、部分实训项目
初级篇 认知与运行
项目一 、 VAV 空调系统流程与设备认知训练
项目二、 VAV 空调继电接触控制技术训练
项目三 、 VAV 空调控制系统硬件认知训练
项目四 、监控原理与值机运行训练
中级篇 调试与诊断
项目五、 VAV 空调系统调试与测试训练
项目六 、 VAV 空调控制系统硬件调试训练
项目七、 VAV 空调系统工艺运行调试训练
项目八、 VAV 变定压实验 PID 运行实验
项目九、 VAV 风量变频压实验 PID 运行
项目十、 VAV 水阀压实验 PID 运行
项目十一、 DDC 控制原理运行
项目十二、 VAV 风量空调 box 末端 DDC 的控制
项目十二、 VAV 风量空调 box 末端 DDC 的数据利用
|
