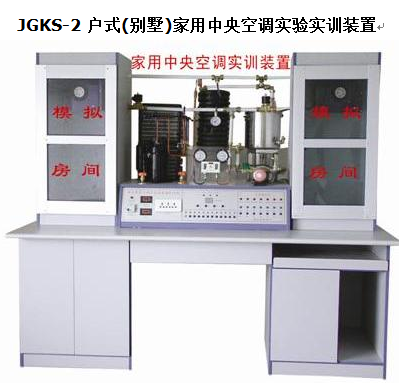

JGKS-2  户式 ( 别墅 ) 家用中央空调实验实训装置

产品名称：JGKS-2  户式 ( 别墅 ) 家用中央空调实验实训装置

随着社会的发展，人们的生活水平不断提高，家用中央空调在、宾馆、写字楼、商住楼高档公寓、复式楼、高级别墅等许多方面得到越来越广泛的应用。中央空高调的设计、管理、维修在现代生活中也越来越重要。为便于人们了解、学习中央空调的基本原理、基础知识，掌握其管理、维护及维修方法，本公司专业技术人员开发生产中央空调系列产品。
为了更好地满足各大院校的教学需要，在原来开发的 家用中央空调实验实训装置 的基础上，配备了 RS-232 串行通讯接口，可直接与电脑连接，由电脑控制软件控制整个实验台的运行，包括：总控台启动、制冷、制热、制冷、制热的温度设定等。
最大的特点是，通过传感器将空调状况实时反馈至电脑，能够同时显示蒸发器、冷凝器、冷却风机、压缩机的进出口温度，随时显示制冷或制热的设定温度。有利于教学记录、采样、通过打印可提供进行理论分析的根据。本实验设备配备了电脑插口、电压表、电流表、压力表、温度显示器、工作指示灯、故障演示按钮、压缩机、蒸发器 ( 螺旋管 ) 、冷凝器、压力控制器、毛细管、过滤器、膨胀阀、视液镜、储液器、工作水泵、加水水泵。
中央空调实验设备是将中央空调微型化，同时保持整个中央空调系统的完整性和合理性。本实验系统采用微机控制手动操作能单独演示中央空调的夏天制冷、冬天制热循环，控制系统由电脑控制与手动控制方法演示。为了解各种参数的变化情况和系统的工作状况。实验台增加了一些辅导结构，使其能人为地制造各种实际中可产生的系统故障，方便学员了解故障的产生和排除故障的方法。
户式 ( 别墅 ) 中央空调工作原理：先由机组制取冷冻水 ( 或热水 ) 、冷 ( 热 ) 水通过水泵加压输送到室内各个风机盘管，在通过风机盘管的表冷器，将室内空气降温 ( 或升温 ) 从而达到调节室内空气温度的目的，机组输送的传热媒介为水，只要考虑足够的水泵扬程，就可以运程供冷暖，而且制冷管路集中在室外侧，减少冷剂泄露的可能性，双系统机组有两个完全独立的制冷系统，进一步提高了机组的可靠性。
系统在产生这些故障后，按照说明书中列出的各种解决方法，系统能很快恢复正常

一、中央空调微机控制实验设备主要技术参数

注：以上参数若有变动，以产品所注参数为主。
二、操作说明
( 一 ) 实验前准备工作
接通总控台电流，合上空气开关，首先，查看微机控制台信息是否正常，观察有无绿灯闪亮，若没有要检查输入接口或电源。然后，进行加水。
加水方法：将家庭自来水管直接接以加水阀上，打开自来水阀加水，打开放气阀直至放气阀有水流出来，才能确定水系统水基本加满，关闭放气阀加水完成。一般不关闭加水阀，因为加水系统有单向止回阀自来水会自动给水系统供水，水系统的水不会到流到自来水管里。如果有些地方自来水水压低，无法加水，可以打开供水水泵进行手动加水。
( 二 ) 操作过程
1 、制冷实验
在确保水已加满后，打开工作水泵 K4 ，冷却风机 K6 、压缩机 K3 、电磁阀 Ⅰ K1 、电磁阀 Ⅱ K2 、处于工作状态（绿灯亮），供水水泵 K7 处于关闭状态（红灯亮）。选择功能按钮选定 “ 制冷 ” 处，把制冷温控传感器放入蒸发器表面，所显示的是蒸发器的当时温度。根据要求选择设定按钮，确定温度，（注：设定温度必须低于当时蒸发器的温度，否则，压缩机不能工作），此时，制冷指示灯亮。
待制冷至设定的温度时，即会自动停机。第二次启动之前要将压缩机延时选择定为 8—10 分为宜，使压力平衡，方可启动。
2 、制热实验
接通控制台电源，打开电磁阀开关，工作水泵处于工作状态（绿灯亮），将 K1 、 K2 、 K3 、 K4 、 K5 、 K6 关闭状态，将功能选择按钮选定 “ 制热 ” 后，然后，根据要求选择设定按钮，确定温度，此时，制热指示红灯亮，由延迟继电器延迟 5 分钟，压缩机、四通阀工作，当制热达到设定温度时，即会自动停机。
3 、温度巡测及风速调节
由微机控制，可以同时显示所有当前温度和设定温度。
手动控制，需分别按显示温度的按钮，通过温度显示器，观察当前温度。模拟房间，可根据需要进行开、关，风速 Ⅰ 、 Ⅱ 档进行演示。为了能使达到佳演示效果，请分别进行模拟房间 Ⅰ 、模拟房间 Ⅱ 的演示。
三、中央空调故障、故障现象及恢复方法

( 一 ) 制冷故障

注意：
1 、所有故障应单独模拟；
2 、 * ：为了节约氟里昂及防止污染，
3 、 ** ：模拟此故障极易引起压缩机损坏，本实验台不模拟此故障。

( 二 ) 制热故障

注意：
1 、所有故障应单独模拟；
2 、 * ：故障同制冷；
3 、 K1—K6 故障演示操作（即按钮关闭状态）

四、注意事项
1 、本实验台使用电源为单相 220V~50Hz ，允许电压波动范围为 210—242V ，本实验台要求有独立的供电线路，电源引线截面不小于 2mm2 。要求实验台有可靠接地！！！
2 、实验台中的制冷系统主机部分在搬运时绝对禁止倾斜。
3 、本实验台所有制冷剂为 R22 ，禁止其它制冷剂代替。
4 、本实验台所有循环水应干净、无污染，每次作实验前应保证系统中有足够循环水，实验完成后，应将水排放干净。
5 、在给制冷系统加氟时，应控制压缩机运转电流在其额定运转电流的 ±10% 偏差范围内。
6 、给实验台制造故障时，应尽快将他恢复正常，否则，长时间故障运行容易引起机器损坏。
7 、实验台后侧应留 0.5 米的距离。
8 、回气管温度若超过 15 度，应适当加入制冷剂。

五、主要配置：
（ 1 ）、双管螺旋管 1P 蒸发器 1 个
（ 2 ）、 1P 冷凝器 1 套
（ 3 ）、高低压、压差控制器 1 个
（ 4 ）、 3/8 制冷剂流动观察镜 1 个
（ 5 ）、 3/8 手阀 2 个
（ 6 ）、 RF22NP3A 热力膨胀阀 1 个
（ 7 ）、 3.5MPa 抗震冷媒表高压压力表 1 个
（ 8 ）、 1.5MPa 抗震冷媒表低压压力表 1 个
（ 9 ）、 1/4 加液手阀 1 只
（ 10 ）、 900×1100mm 主机机实验台 1 个
（ 11 ）、 25WZ12-0.37 冷却水泵 2 个带热保护 370W
（ 12 ）、球阀 4 只控制制冷制热作用
（ 13 ）、电磁阀交流 220V2 只控制房间
（ 14 ）、 900 宽 ×900 宽 ×1000 高 mm 模拟房间 1 个
（ 15 ）、 2×4 风机盘管 2 个
（ 16 ）、风机盘管控制开关 2 个
（ 17 ）、模拟房间 2 个
（ 18 ）、水系统水管铜连接阀 1 套
（ 19 ）、水系统压力表 1 只
（ 20 ）、温度传感器 12 只
（ 21 ）、中央空调系统演示木板 1 个
（ 22 ）、 16A 电源总开关 1 只
（ 23 ）、交流 220V 电压表 1 只
（ 24 ）、直流 30A 电流表 1 只
（ 25 ）、数码温度显示器 1 套
（ 26 ）、温度选择轻确开关 12 只
（ 27 ）、制冷制热轻确开关 4 只
（ 28 ）、故障显示开关 7 只
（ 29 ）、状态指示灯 32 只
（ 30 ）、铝塑板实验面板 1 块
（ 31 ）、实验台、实验桌 1 套
（ 32 ）、中央空调带微机接口 1 个
（ 33 ）、中央空调电脑由需方配置，
