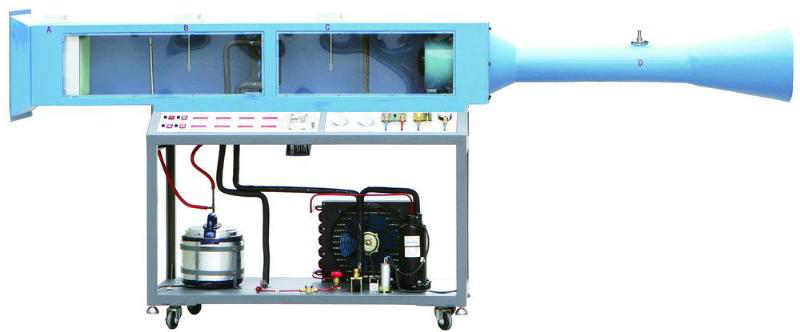

JG TK-1  空气调节系统模拟实验装置

一、概 述
空气调节系统模拟实验装置是采用直流式空气处理系统，并配置压缩机、风冷冷凝器、蒸发器、加湿器、电加热器和风管等真实部件，可测量压力、温度、湿度等过程参数。通过对本装置的实验，能使学生熟悉直流式系统的空气处理过程，并得到热工测量和计算的基本训练。本装置适用于 “ 制冷空调原理及应用 ” 、 “ 制冷空调技术 ” 、 “ 建筑电气控制技术 ” 等课程的实验教学。

产品名称：JG TK-1  空气调节系统模拟实验装置

二、装置特点
1. 安全保护齐全：设有电压型漏电保护、电流型漏电保护、过流保护、过载保护、接地保护，可对人身及设备进行有效保护
2. 直观性好：装置直观展示了直流式空气调节系统的结构，风道采用有机玻璃面板，可清楚地看到空气循环系统的组成部件
三、技术性能
1. 输入电源：单相三线   AC220V±10%  50Hz
2. 工作环境：温度 -10℃ ～ +40℃  相对湿度＜ 85%(25℃)  海拔＜ 4000m
3. 制冷剂： R22
4. 装置容量：＜ 2.5kVA
5. 重     量： 100kg
6. 外形尺寸： 320cm×60cm×130cm
四、实验装置的基本配置及功能
1. 控制台
采用双层亚光密纹喷塑结构，造型新颖。最上层布置空气循环系统，可直观展示空气处理机组结构；正面设有电源控制及测量仪表功能板。底部装有四个带刹车的万向轮，便于移动和固定。
2. 交流电源
单相三线 220V 交流电源供电，经漏电保护器，通过启、停开关控制总电源
3. 测量仪表
(1) 温湿度传感器 4 只，为了能够直观地读数，将各组温湿度信号取出另接表头显示
温度测量范围为： -40℃ ～ +120℃
湿度测量范围为： 0% ～ 100%
(2) 真空压力表 3 只（精度 2.5 级）
量程分别为 -0.1MPa ～ 1.5MPa 、 -0.1MPa ～ 3.5MPa 和 0 ～ 0.4MPa ，分别实时测量制冷系统低压侧、高压侧、和蒸汽发生器的压力
4. 控制仪表
(1) 压力控制器 2 只
实时监测制冷系统低压侧压力、高压侧压力和蒸汽发生器压力，当高压高于设定值或低压低于设定值时，控制器发出控制信号切断压缩机电源
(2) 变频器 1 只
采用欧姆龙 3G3MZ-AB004 型变频器，用于控制 轴流风机 风速及运行状态
5. 空气处理机组
空气处理机包括粗效过滤器、蒸汽喷管、表冷器、加热器（两个 300W ）和轴流风机（额定转速 1450r/min 、流量 1000m3/h 、全压 35Pa 、功率 90W 、噪声 59dB ）
6. 风冷制冷机组：由 1 匹全封闭压缩机、风冷冷凝器、干燥过滤器、毛细管、表冷器和加液阀组成
7. 加湿系统：由蒸汽系统由蒸汽发生器和蒸汽喷管组成
五、实验项目
1. 全新风（直流式）空气调节系统夏季运行工况实验
2. 全新风（直流式）空气调节系统冬季运行工况实验
3. 自行设计组合工况实验
