采暖系统模拟演示装置 JGRG -748

产品名称： 采暖系统模拟演示装置 JGRG - 748

实验目的：

通过运行热水采暖系统来掌握采暖系统中各元件的作用及连接方式，从而巩固学生在课堂所学习的知识。

主要配置：

模拟采暖散热器片、采暖供水干支管道、回水干支管道、集气罐、高位膨胀水箱、溢水管、信号管、循环管、排水管、膨胀管、模拟房间墙面、模拟供暖锅炉、供水泵、供水箱、实验台框架等。

技术参数：

1 、输入电源：单相 AC220V ± 10% 50Hz ，功率 370W 。

2、18个玻璃暖气包，5种采暖方式模拟多种形式热水采暖系统工作过程及其连接方式。

3、 循环水泵 参数 ： 流量： 20L/min ，扬程： 12m，功率：100W。

4、模拟供暖 锅炉 ；给水箱；集气罐； 高位 膨胀水箱； 模拟房间墙面 ；散热器； 模拟采暖散热器片、采暖供

水干支管道、回水干支管道、 水平式单管顺流式系统；水平式单管跨越式系统；垂直式单管顺流式系统；

垂直式单管跨越式系统；双管系统。

5、20点测温显示系统： 由高精度温度传感器测量，万能信号输入巡检仪配合高精度数字显示表。

6、外形尺寸：3200×400×2200mm， 外形为不锈钢框架（挂壁式）。 采暖系统模拟演示装置
实验指导书
一、演示目的
使学生了解常见的热水采暖系统形式，掌握系统中各部件的作用及连接方式，巩固课堂所学的知识。

二、演示系统简介

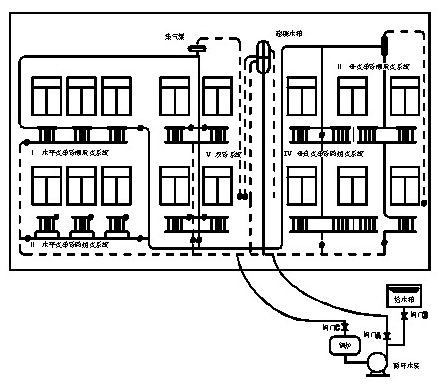

采暖系统是由热源、管道和散热器所组成。热源是生产热能的部分，管道是连接热源和散热器的桥梁。在图中所示的系统中，由管道将锅炉、水泵和散热器连接起来。系统工作前，先将水充满给水箱，然后打开阀门 B 和 C ，同时启动水泵，向系统充水。充水时不断地开关集气罐放气阀，主系统中的空气从集气罐和膨胀水箱中排出。

系统充满水后，关闭阀门 B ，打开阀门 A ，在水泵的作用下，水沿供水干管进入散热器，经回水干管返回水泵吸入口，如此不断循环，将热量散到供暖房间。（如下图所示）

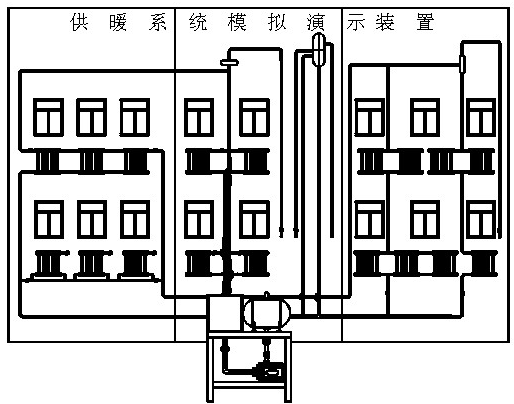

三、演示装置（如图所示）


四、思考题

1 、膨胀水箱有几根连接管，各起什么作用？每根连接管上是否都可以装阀门：

2 、本演示中，室内热水采暖系统有几种连接方式。画出各种连接方式的原理图并简述其特点。
