分 项

说 明

装置功能

•  了解换热器换热的原理、认识各种传热设备的结构和特点。

•  认识传热装置流程及各传感检测的位置、作用，各显示仪表的作用等。

•  掌握传热设备的基本操作、调节方法、了解影响传热的主要影响因素。

•  掌握换热系数k计算方法及意义。

•  了解逆流、顺流对换热效果的影响。

•  了解档流板的作用及强化传热的途径。

•  包含冷空气 - 热空气换热体系，冷空气 - 水蒸气换热体系。

•  能正确使用设备、仪表，及时进行设备、仪器、仪表的维护与保养。

•  能掌握现代信息技术管理能力，应用计算机对现场数据进行采集、监控。

•  了解掌握工业现场生产安全知识。

设计参数

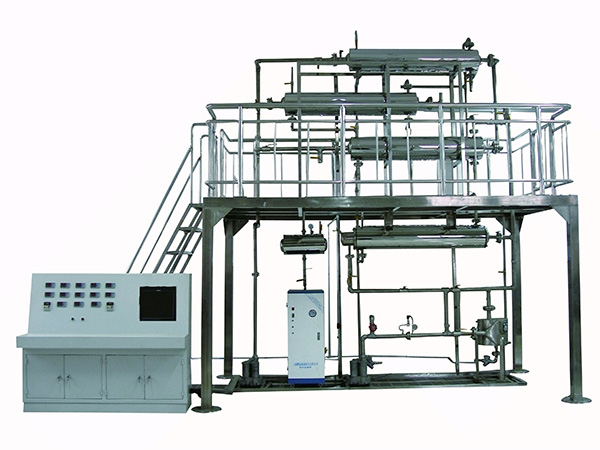

装置整体采用工程化布局，两层布置，一层为主操作区，二层主要为观察区。

实验风量：10-100 m 3 /h。

换热设备包括：套管、列管、板式、螺旋板式等换热器。

整机参数

设备尺寸： 3700x2000x3500mm（长x宽x高 ）， (可根据实训场地实际高度和场地面积进行调整)，整机采用钢制喷塑框架，带两层操作平台，一层平面方便安装、检修，二层有安全斜梯通上并有护栏、防滑板。

电气系统

标准工业操作台，内安装漏电保护空气开关、电流型漏电保护器充分考虑人身安全保护；同时每一组强电输出都有旋钮开关控制，保证设备安全，操作控制便捷；装有分相指示灯，开关电源等。外型尺寸：1400×800×1300mm(长×宽×高)。

公用设施

水：实验用水由现场水龙头接入蒸发器。

电：电压AC380V，三相四线制（三火线一零线）。需配置1~2个接地点（安全地及信号地）。

主要设备

换热器： 套管、列管、板式、螺旋板式,均 为不锈钢材质。

套管换热器，换热面积0.6m 2 。换热管长度1500mm。

列管换热器，304不锈钢，换热面积1.5m 2 ，Ф159x1000mm。

板式换热器，304不锈钢，换热面积1.0m 2 。

螺旋板式换热器，304不锈钢，换热面积1.0m 2 。

蒸汽发生器：304不锈钢，Ф426x850mm，加热功率7.5KW。

热空气加热器：304不锈钢，Ф219x1100mm，加热功率4.5KW。

水冷却器： 304 不锈钢，φ108 x 1180mm，F=0.3m 2 。

管道、阀门均为304不锈钢材质。

冷、热风机：流量140m 3 /h,功率1.5KW，风压16KPa。

转子流量计：冷、热风流量10-100m 3 /h。

联想计算机：CPU双核2.0，2G DDR 2 内存，硬盘500G，光驱，鼠标，键盘，显示器：19”液晶显示屏。二年质保。操作系统：中文专业版WINXP 。

上位机监控软件

RS485/232通讯转换器, MCGS 工业组态软件一套（附 64 点软件狗），在线监控软件一套

测控组成

变量

检测机构

显示机构

执行机构

热流体进口温度

PT100 铂电阻

宇电显示仪

自控

热流体出口温度

PT100 铂电阻

宇电显示仪

自控

冷流体进口温度

PT100 铂电阻

宇电显示仪

自控

冷流体出口温度

PT100 铂电阻

宇电显示仪

自控

蒸发器压力

指针压力表

现场显示

无

蒸发器温度

PT100 铂电阻

宇电显示仪

电加热器

热空气温度

PT100 铂电阻

宇电显示仪

电加热器

冷风流量

转子流量计

转子流量计

阀门

热风流量

转子流量计

转子流量计

阀门
