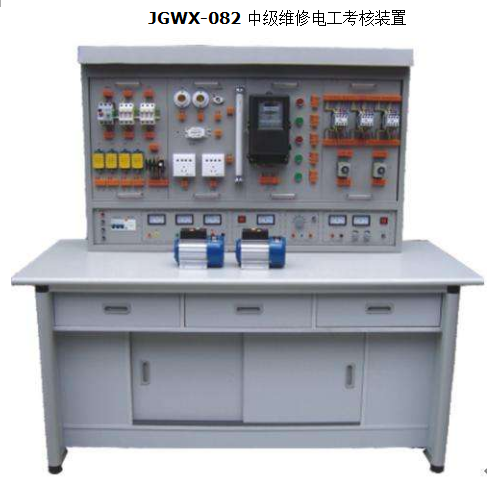

JGWX-082 中级维修电工考核装置

主要功能：JGWX-082 中级维修电工考核装置

一、概述
中级维修电工考核装置 采用国际常用的模块化设计，根据不同的实训考核内容配置相应的实训模块，实训方便、布局合理、易于扩展升级，中级维修电工考核装置实训内容涵盖电工仪表、电工接线工艺、电子电路、电工照明配电、电力拖动、 PLC 综合训练、触电急救、安全消防等，符合初、中级电工国家职业标准教、培、考的要求，中级维修电工考核装置适应各职业学校、技工学校、中专学校、劳动培训及技能鉴定机构等单位的教学培训、实训考核、技能鉴定。

二、技术性能
1. 输入电压：三相四线制 380V±10% 50Hz
2. 工作环境：环境温度范围为 -5 ～＋ 40 ℃
3. 装置容量：＜ 1KVA
4. 安全保护：漏电动作电流 ≤30mA 过流保护、熔断器保护
5. 外形尺寸： 1600mm×700mm×1450mm
三、实训装置的基本配置及功能
本实训台主要由实训屏、实训挂箱、实训器材、实训桌等到组成。
（一）实训屏
实训屏为铁质双层亚光密纹喷塑结构，铝合金面板，为实训挂箱提供交流电源、直流稳压稳流电源，具体功能如下：
1 、外部电源输入指示灯亮（提醒操作者外部电源已与实训台接通）。
2 、推上三相漏电开关，三相电源向实训挂箱等供电，三只 450V 电压表指示输出线电压。
3 、低压交流电源：输出 3V 、 6V 、 9V 、 12V 、 15V 、 18V 、 24V 低压交流电源。
4 、提供～ 220V 插座 2 只，为外部设备提供工作电源。
5 、直流稳压稳流电源：电压 0-30V 连续可调，内置式继电器自动换档，多圈电位器连续调节，输出电流 2A ，具有预设式限流保护功能。
（二）实训挂箱及器材配备
1 、 SY-61 维修电工挂箱（一）
2 、 SY-62 维修电工挂箱（二）
3 、 SY-63 维修电工挂箱（三）
4 、 SY-64 维修电工挂箱（四）
5 、 SY-65 维修电工挂箱（五）
6 、 DW-PLC 可编程控制器实训组件：提供三菱 FX1N-24mR-001 型主机及配套转换接口， SC-09 编程电缆。
7 、工控组态软件一套：
中级维修电工考核装置打开软件编程环境，任何实训都可以编辑出形象直观动感强、数字效果好的组态棒图，并进行实训动态跟踪教学。
8 、 PLC 仿真实训软件一套：
（ 1 ）通过 PLASH 虚拟环境实时显示 PLC 的运行状态
（ 2 ）可以实现 PLC 虚拟接线，并对接线进行错误检查
（ 3 ） PLC 编程训练、 PLC 程序编写测试等功能
（ 4 ）实现 PLC 运行模拟，对错误程序进行检查
9 、九孔万能实中板 2 块
10 、电阻、电位器、电容、二极管、三极管、可控硅等器材一批。
11 、三相鼠笼异步电动机 180W Y/ △ 1 台
12 、安全配备灭火器 全室 1 台
（三）实训桌
中级维修电工考核装置铝木结构，桌面为防火、防水、耐磨高密度板，造型美观大方，坚固耐用。
四、实验项目
（一）电拖部分

1. 三相电机直接启动控制
2. 三相电机点动控制
3. 三相电机自锁运行控制
4. 带电流表的点动与连续运行控制 5. 带电能表的两地控制
6. 单向运行反接制动控制
7. 时间继电器控制电动机 Y/ △ 降压起动控制
8. 工作台自动往返行程开关控制

（二） PLC 综合实训
1.PLC 认识实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2.PLC 仿真实训
3.PLC 控制台三相异步电动机正反转控制
4.PLC 控制台三相异步电动机 Y/ △ 启动控制
5.PLC 控制台三相异步电动机降压启动控制
6.PLC 控制台三相异步电动机能耗制动控制
7.PLC 控制台三相异步电动机自锁运行控制
（三）室内照明配电

1. 插座和一个开关控制一盏灯
2. 日光灯线路的接线
3. 声控开关控制白炽灯电路的接法
4. 单相电度表直接接线电路
5. 配电板的安装
6. 两地控制一盏灯的接法

（四）电子技术综合训练

1. 单相桥式整流电路
2. 串联可调稳压电源电路
3. 晶闸管测试电路
4. 晶闸管可控整流
5. 电子门铃电路
6. 电子报警器电路
7. 光控路灯自动开关电路
8. 电子催眠器电路

（五）安全急救演示
（六）消防技能的认识与掌握（教师演示）
