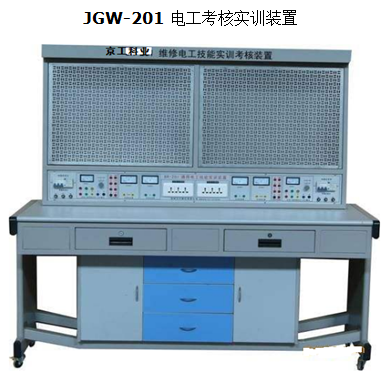

JGW-201 电工考核实训装置
主要功能：JGW-201 电工考核实训装置
一、概述
JGW-201 电工考核实训装置吸收了国内国外先进教学仪器的优点，充分考虑了实验室的现状和未来的发展趋势，从性能上和结构上进行了创新，布局合理，使用方便灵活。对实验中所涉及的电源、仪器仪表采取可靠保护，同时设置了可靠的人身安全保护体系，该实验装置上装有实训操作网板，网板采用活动结构，可取下安装，装上布线调试。使用方便、安全可靠。能满足学生对电器的安装、接线工艺、电路分析、熟悉机械电气控制线路的实验、故障分析等技能训练的需要。，是各大中专院校职业院校实验实训室建设的选择。
二、技术指标及要求 :
1 、外型尺寸： 155 x 70 x 160 cm3
铁质喷塑结构，防火板面板。下面设有抽屉和柜子用于存放工具和元器件。装有四个万向调节转动轮子，并装有刹车系统。
2 、工作电源：交流三相四线 380±5% 50HZ
3 、输入功率： <1.5KVA
电源：
4 、输出交流电源：三相四线 380V 、单相 220V ，电压电流表指示。
5 、人身安全保护功能：电流型漏电保护、电压型漏电保护、防触电实验导线、急停按钮。
6 、低压交流电源 :3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V ；并可输出双 3V 、 6V 、 9V 、 12V 、 18V 。
7 、电源插座：提供三个多功能电源插座。
8 、测量仪表 : 指针式交流 450V 电压表一只；指针式交流电流表 3A 一只。
9 、网孔板（两块）：规格： 60*70CM 。
三、实验器材配置（每台配 2 套）
配置清单
序号 |
名称 |
数量 |
1 |
实训网板 |
1块 |
2 |
凳子 |
1只 |
3 |
实验导线 |
1套 |
4 |
使用说明书 |
1本 |
5 |
交流接触器及座 |
4 |
6 |
时间继电器及座 |
2 |
7 |
热继电器及座 |
2 |
8 |
变压器 |
1 |
9 |
电阻 |
4 |
10 |
按钮开关盒 |
3 |
11 |
端子排 |
10 |
12 |
电容 |
1 |
13 |
日光灯管 |
1 |
14 |
日光灯座 |
1 |
15 |
启辉器及启辉器座 |
1 |
16 |
镇流器 |
1 |
17 |
灯座 |
2 |
18 |
墙壁开关及倒顺开关 |
6 |
19 |
白炽灯泡 |
2 |
20 |
尖嘴钳 |
1 |
21 |
剥线钳 |
1 |
22 |
斜口钳 |
1 |
23 |
螺丝刀 |
4 |
24 |
剪刀 |
1 |
25 |
180瓦三相异步电动机 |
1 |
26 |
单相电容式电动机 |
1 |
27 |
数字万用表 |
1 |
28 |
低压断路器 |
1 |
29 |
螺旋式保险丝 |
2 |
30 |
直插式保险丝 |
2 |
31 |
C端子导轨 |
1 |
32 |
行程开关LXg—001 |
2 |
33 |
行程开关LXg—222 |
2 |
四、实训项目
1、照明电路安装
2、日光灯电路安装
3、单相电度表安装
4、声光控路灯电路安装
5、触摸延时路灯电路安装
6、双控楼梯灯电路安装
7、电网过电流自动切换备用电源连接
8、接触器点动与连续转动电路连接
9、按钮联锁的正、反转控制电路连接
10、接触器联锁电动机正、反转电路连接
11、接触器和按钮双重联锁、反转控制
12、电动机定子绕组串联电阻启动控制电路
13、按钮切换的Y/ △ 启动按钮控制电路的连接
14、时间继电器切换的Y/ △ 启动控制电路连接
15、电动机半波整流能耗制动控制电路连接
16、电动机全波整流能耗制动控制电路连接
17、电动机反接制动控制电路连接
18、电动机往返行程控制电路连接实训
19、电动机顺序启动控制电路连接实训
20、电动机定时转动运转控制电路连接实训
21、按钮切换的双速电动机控制电路的连接
22、时间继电器切换的双速电动机控制电路连接实训
23、普通车床控制电路连接
24、CA6140车床电气控制电路
25、电动葫芦电气控制 |
