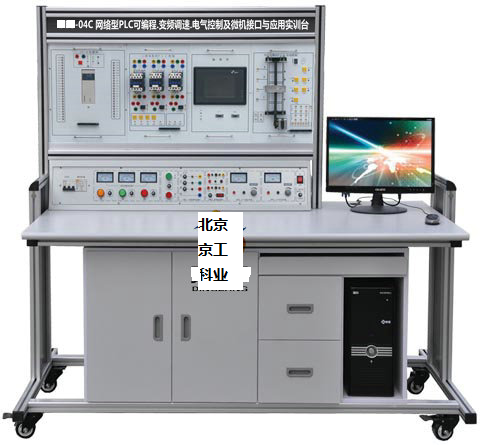

JGKY-04C 网络型 PLC 可编程 . 变频调速 . 电气控制及微机接口与应用实训台
一、概述
网络型 PLC 可编程 . 变频调速 . 电气控制及微机接口与应用实训台是专为目前我国各院校开设的《可编程控制器技术》、《可编程控制器及其应用》等课程实验配套设计的，集可编程逻辑控制器、通信模块、模拟量控制模块、编程软件、工控组态软件、仿真教学软件、实验挂箱（变频器控制、触摸屏控制等）、实物等于一体。在本装置上，可直观地进行 PLC 的基本指令练习、多个 PLC 实际应用的模拟实验及实物实验，所有实验均有组态棒图进行动态跟踪。
二、特点：
1 、装置采用组件式结构，更换实验模块便捷，如需要扩展功能或开发新实验，只需添加实验模块挂箱即可，不淘汰。
2 、双端口接线法： PLC 主机与实验模块挂箱之间的连接即可采用自锁紧接插线单线逐点连接，以提高实验者动手动脑能力，加深了解 PLC 的结构和功能，又可通过排线一次性连接，以提高实验连线速度，与其他厂家单一连线法相比具有绝对的优越性。
3 、实验对象形象逼真，接近工业现场的实际应用，通过本装置的训练，学生很快就能适应现场的工作。
4 、采用三菱 FX1N-40mR 可编程序控制器，功能强大、性能优越，采用模块化设计，组合灵活，用户可根据不同的需要组成不同的控制系统。
5 、组态棒图教学，采用 MCGS 工控组态软件，所有实验都已编辑出形象直观、动感强、教学效果好的组态棒图，进行实验动态跟踪教学。
6 、实验项目齐全，含数字量、模拟量、变频调速、触摸屏、网络通讯及电气控制等。
7 、 PLC 主机的网络教学实验：配有 RS485 网络通信（也可选择 CC-Link 通信，价格另议），教师端电脑（主站）分别跟 16 台 PLC 主机（从站）进行直接通信实验（即进行 1 ： N 通信），任一台 PLC 主机（主站）跟 7 台 PLC 主机（从站）进行直接通信实验（即进行 N ： N 通信）。
8 、微机接口及应用部分：
（ 1 ）微机接口部分：一块 PCI 总线扩展卡、 8279 键盘、六位数码显示连接电缆。还设有 I/O 地址译码电路 8255 、 8253 、 ADC0809 、 DAC0832 等；
（ 2 ）微机应用部分：设有声传感器、继电器及喇叭、直流电机、步进电机驱动控制电路；
（ 3 ）辅助电路： 40 脚、 20 脚、 16 脚、 14 脚集成插座，逻辑电平开关、 LED 显示、时钟（ 1MHZ 、 2MHZ ）、方波信号。
主要功能：JGKY-04C 网络型 PLC 可编程 . 变频调速 . 电气控制及微机接口与应用实训台
三、技术性能
1 、输入电源：三相四线（～ 380V±10% 50Hz ）
2 、工作环境：温度 -10 ℃ ～ +40 ℃ 相对湿度＜ 85% （ 25 ℃ ）
3 、装置容量： 300VA
4 、重量： 160Kg
5 、外形尺寸： 160×75×150 cm3
四、装置构成
（一）交流电源控制功能板
1 、输入电源：三相四线电源，输入时指示灯亮。
2 、电源输出：有漏电型保护器、过载、短路保护装置。
A ．三相四线 380V 输出，由三只电压表指示输出电压
B ．～ 220V 通过安全插座输出
C ． +24V/2A 直流稳压电源输出（数显）
D ． +5V/1A 直流稳压电源输出（数显）
E ． ±12V/1A 直流稳压电源输出（根据装置需求而定）
（二）控制屏：正面大凹槽内上下设有导轨，实验模块挂件在控制屏上位置可任意互换。
（三）实验桌：钢木结构
（四） JDS-01 PLC 主机实验组件：
1 、三菱 FX1N--40mR-001 AC/DC/ 继电器，内置数字量 I/O （ 24 路开关量输入， 16 路继电器输出）。
2 、 FX0N-3A 模拟量模块（ 2 路模拟量输入， 1 路模拟量输出）。
3 、 FX2N-485-BD 通信模块， SC-09 通信编程电源，采用 RS485 网络通信。 |
（五） JDS-02 继电接触器控制实验挂箱（一）
提供交流接触器、热继电器各 2 只，模拟灯泡 1 只，控制按钮 3 只。
（六） JDS-03 继电接触器控制实验挂箱（二）
提供交流接触器 2 只，时间继电器 1 只，能耗制动变压器、整流二极管、大功率电阻等。
（七） JDS-04 触摸屏实验挂箱
配有 5.7 英寸 eview500 256 色液晶触摸屏，带有 RS485 通信接口。
（八） JDS-05 变频器实验挂箱 选用三菱 FR-S520
（九）温度闭环控制挂箱
（十） A/D 及 D/A 转换挂箱
（十一） PLC001 交通信号灯 PLC 自动控制实验挂箱
（十二） PLC002 搅拌器的 PLC 自动控制实验挂箱
（十三） PLC003 LED 数码管显示 PLC 自动控制实验挂箱 （实物）
（十四） PLC004 四层电梯的 PLC 自动控制实验挂箱 （实物）
（十五） PLC005 加工中心**库选择控制实验挂箱（实物）
（十六） PLC006 艺术彩灯造型的 PLC 控制实验挂箱
（十七） PLC007 电机的自动控制实验挂箱（实物）
（十八） PLC008 步进电机的 PLC 控制实验挂箱（实物）
（十九） PLC009 模拟电视发射塔实验挂箱
（二十） PLC010 自动送料装车系统实验挂箱
（二十一） PLC011 自动售货机实验挂箱
（二十二） PLC012 自动成型系统实验挂箱
（二十三） PLC013 水塔自动供水系统实验挂箱
（二十四） PLC014 邮件自动分拣系统实验挂箱
（二十五） PLC015 自动洗衣机系统实验挂箱
（二十六） PLC016 电镀系统实验挂箱
（二十七）三相鼠笼和电动机 380V Y / △ 接法 2 台
（二十八）基础实验挂箱 |
五、实验内容
1 ．与、或、非逻辑功能实验
2 ．定时器、计数器功能实验
3 ．跳转、分支功能实验
4 ．移位寄存器实验
5 ．数据处理功能实验
6 ．微分、位操作实验
7 ． A/D 、 D/A 转换
8 ．交通信号灯 PLC 自动控制实验
9 ．搅拌器的 PLC 自动控制实验
10 ． LED 数码官显示 PLC 自动控制实验
11 ．四层电梯的 PLC 自动控制实验
12 ．加工中心**库选择控制实验
13 ．艺术彩灯造型的 PLC 控制实验
14 ．电机的自动控制实验
15 ．步进电机的 PLC 控制
16 ．模拟电视发射塔实验实验
17 ．自动送料装车系统控制实验
18 ．自动售货机实验
19 ．自动成型实验
20 ．水塔自动供水控制系统实验
21 ．邮件自动分拣实验
22 ．自动洗衣机控制系统模拟实验
23 ．电镀过程控制实验 24 ．触摸屏的基本指令演示
25 ．触摸屏的 LED 数码显示控制
26 ．触摸屏控制的三相鼠笼异步电机变频调速控制
27 ．变频器功能参数设置与操作实验
28 ．触摸屏的温度 PID 控制
29 ．三相异步电机的变频开环调速实验
30 ．基于 PLC 通信方式的变频器开环调速
31 ．基于 PLC 通讯方式的变频器闭环调速
32 ．基于 PLC 模拟量方式的变频器闭环调速
33 ．三相鼠笼异步电机点动控制
34 ．三相鼠笼异步电机具有自锁的正转控制线路
35 ．三相鼠笼异步电机联锁的正反转控制
36 ．三相鼠笼异步电机带延时正反转控制
37 ．三相鼠笼异步电机 Y/ △ 转换起动控制
38 ．接触器控制串电阻起动控制线路
39 ．延时控制串电阻降压起动线路
40 ． C620 车床电气控制线路
41 ． MCGS 组态棒图实验教学
42 ．利用已编好组态棒图，对以上任何实验进行动态跟踪教学
实验
43 ．针对实验项目的具体要求，学生自行编辑组态棒图进行实验
微机接口及微机应用实验内容：
A 、微机接口实验（微机原理课）
1 、 I/O 地址译码实验 2 、简单并行接口实验
3 、可编程并行口实验（一）（二） 4 、串行通讯实验（ 8251 、 8250 ）
5 、 A/D 、 D/A 转换 6 、可编程定时器 / 计数器实验
7 、七段数码显示实验 8 、中断实验和 DMA 通讯实验
B 、趣味性实验及控制实验（微机应用课）
1 、竞赛抢答器实验 2 、数字录音机实验
3 、电子琴实验 4 、交通灯控制实验
5 、继电器控制实验 6 、步进电机控制实验
7 、七段数码显示实验 8 、集成电路测试实验
9 、 8279 键盘、显示控制实验
C 、 TTL 集成电路实验（数字电路课）
1 、与、或、非门等门电路实验 2 、组合逻辑电路实验（半加器、全加器等）
3 、触发器实验（ RS 、 D 、 JK 等） 4 、集成计数器及寄存器
5 、译码器和数据选择器等 6 、单稳态触发器等波形实验
|
