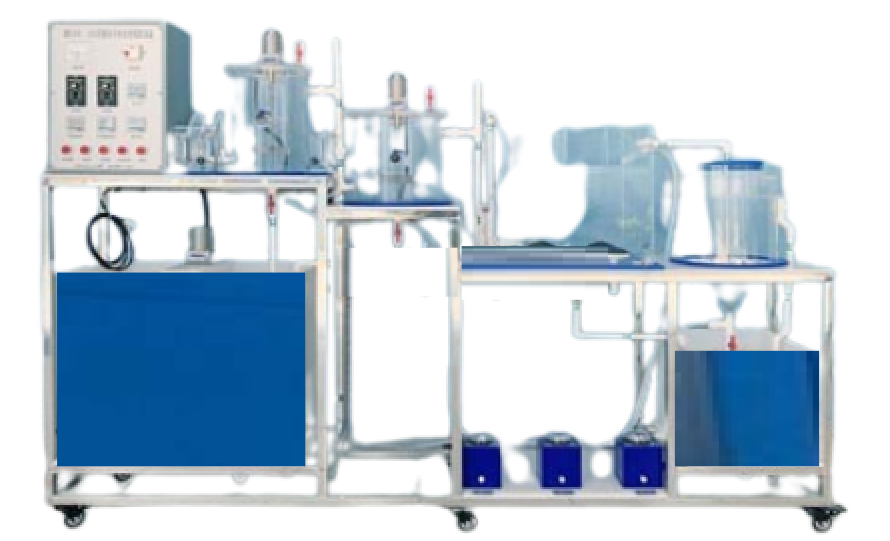

J GPC-C001 A2O 工艺城市污水处理模拟装置

一 . 实验目的
J GPC-C001 A2O 工艺城市污水处理模拟装置是 A2O 工艺的教学演示和动态实验设备。通过装置实验希望达到以下目的：
1. 了解 A2O 工艺的组成，运行操作要点。
2. 确定去除率高、能量省的运行参数，知道生产运行。
3. 针对一些工业污染源对该工艺运行的冲击，提出准确的判断，避免造成较大的事故。
4. 用设备培训学生、技术人员、操作人员，考核其独立的工作能力，提高人员的技术素质和企业管理水平。
5. 利用设备运输方便的特点可以在拟建污水厂的现场，进行污水处理可行性的试验。
二 . 技术指标
1. 处理水量： 10L/h 。
2. 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 1.3KW ，安全保护：具有接地保护、漏电保护、过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外形尺寸： 2350mm×450mm×1450mm 。
二 . 主要配置及参数
1. 原水箱和清水箱各 1 个：白色 PP 板、厚度 10mm ，原水箱容积 80L 、清水箱容积 49L ，水箱底板上安装有放空阀，方便将水排净。
2. 搅拌电机 1 台：功率 25W 、转速 90rpm ；不锈钢搅拌桨 1 套。
3. 提升泵 1 台：流量 1.4T/h ，扬程 1.8 米，功率 24W 。
4. 厌氧池：透明有机玻璃材质、壁厚 5mm ，有效容积 10L 。
5. 缺氧池：透明有机玻璃材质、壁厚 5mm ，有效容积 15L 。
6. 好氧池：透明有机玻璃材质、厚度 10mm ，有效容积 40L 。
7. 二沉池：透明有机玻璃材质、壁厚 5mm ，有效容积 20L 。
8. 搅拌装置 2 套：转速可调。
9. 气泵 1 台：功率 85W 、排气量 90L/min 、压力＞ 0.035Mpa ；曝气系统 1 套。
10. 回流泵 2 台：流量数显和无极调速，具有定时定量输送及回吸功能（防止滴漏），最大流量分别可达 30L/h 和　 12L/h 。
11. 流量测量与调节：转子流量计，液体流量 1 个：量程 2~20L/H ；气体流量 1 个：量程 0.1~1m3/h 。
12.304 不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
13. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
14. 透明硅胶管、公元 ERA 配套连接管道和阀门、弯头。
15. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成 。
