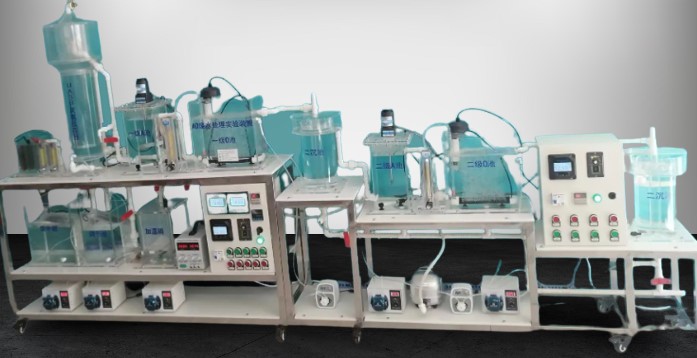

城市生活污水处理实训台设备 JGPC-A501 型 城市生活污水处理模拟实验装置
J GPC-A501 城市生活污水处理模拟实验装置
一、技术参数：
1. 处理水量： 50L/h
2. 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 3000W ，安全保护：具有接地保护、漏电保护、过流保护；
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
4. 装置外形尺寸： 10000mm×550mm×1600mm 。
二、设备配置：
1. 300L 塑料水桶 1 只（用于储存废水），进水提升泵一台，液体转子流量计一只。
2. 曝气沉砂池 1 套， HRT ： 20~30min ，透明有机玻璃材质、厚度 10mm ，曝气装置一套（含有曝气泵一台），曝气穿孔管一根，气体流量计一只（量程 100~1000L/h ）。
3. 格栅 1 套，透明有机玻璃材质、厚度 10mm ，格栅间隙 10mm ，电动电机一组
4. 平流式沉淀池 1 套 , 透明有机玻璃材质、厚度 10mm ，
5. 好氧池处理 1 套： HRT ： 6h ，透明有机玻璃材质、厚度 10mm ，微孔曝气盘 4 个，气体流量计一只（量程 100~1000L/h ），混合液回流泵一台，混合液回流流量计 1 只
6. 厌氧池处理 1 套、缺氧池处理 1 套， HRT ： 2h ，透明有机玻璃材质、厚度 5mm ，可调速搅拌电机 2 套，不锈钢搅拌桨 2 个。
7. 辐流式沉淀池处理 1 套，透明有机玻璃材质、厚度 5mm ，可调速搅拌电机一台，不锈钢刮泥桨一组。污泥回流泵一台，污泥回流流量计 1 只
8. 角锥污泥浓缩池处理 1 套：透明有机玻璃材质、壁厚 5mm ；
9.304 不锈钢污泥硝化罐处理 1 套：可调速搅拌电机一台，不锈钢刮泥桨一组，加热恒温水浴锅 1 个、循环泵 1 只，保温水浴套 1 只，数字温度控制仪 1 台、温度控制系统 1 套，可编程时间控制器 1 只。
10.304 不锈钢板框式压滤机处理 1 套；
11. 电磁式空气压缩机 1 台；
12. 原水箱和清水箱各 1 个：白色 PE 水箱，容积 200L ，底板上安装有放空阀，方便将水排净；
13. 污泥箱 3 个，中间水箱 1 个：白色 PP 板、厚度 10mm ，底板上安装有放空阀，方便将水排净；
14. 台面（白色 10mm 厚 PP 板）、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备；
15. 电源控制系统：电控箱 1 只、漏电保护器（德力西） 1 只、电压表 1 只、带灯自锁按钮开关（正泰）一组、线槽一批等组成，控制箱面板采用铝质凹字技术制作；自动控制单元：配置 PLC 控制系统， CPU 西门子 ，模拟量输入 8 路， 7 英寸显控彩色液晶触摸屏，支持远程监控、远程更新组态及远程下载 PLC 程序，上位机（触摸屏）做有搅拌、水泵启停按钮；可输入搅拌转速，进水量，水浴温度，运行时间设定，可实现设备的自动化、无人化操作。
16. 公元 ERA 配套连接管道和阀门、弯头；
17. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
外观尺寸：长度： <10000mm 宽度： 550mm 高度： 1600mm
清单表：
池体名称 |
部件 |
规格及参数 |
数量 |
集水箱 |
集水箱 |
300LPE 水桶 |
1 个 |
提升泵 |
进水提升泵，液体转子流量计 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
格栅池 |
格栅池 |
透明有机玻璃材质 |
1 个 |
格网 |
透明有机玻璃材质，粗格网与细格网各配 1 套 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
机械格栅池 |
透明有机玻璃材质 |
1 套 |
机械转轮 |
|
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
曝气沉砂池 |
反应池体 |
透明有机玻璃材质，曝气装置一套（含有曝气泵一台，气体流量计一只（量程 100~1000L/h ，曝气管一根）。有效： 16.8L |
1 个 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
中间调节池 |
中间水箱 |
设置溢流口，透明有机玻璃 |
1 个 |
提升泵 |
提升泵，管道式液体流量计 |
1 个 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
厌氧池 |
厌氧池 |
HRT ： 2h ，透明有机玻璃材质、厚度 5mm ，可调速搅拌电机 1 套 100L 了 |
1 个 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
缺氧池 |
缺氧池 |
HRT ： 2h ，透明有机玻璃材质、厚度 5mm ，可调速搅拌电机 1 套 100L |
1 个 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
好氧池 |
接触氧化池 |
HRT ： 6h ；透明有机玻璃材质、厚度 10mm300L |
1 套 |
回流泵 |
蠕动泵 |
1 台 |
空气泵 |
气流量： 70L/min |
1 台 |
曝气头 |
微孔曝气盘 |
1 套 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
二沉池 |
辐流式沉淀池 |
沉淀时间： 1 h ；透明有机玻璃材质。 50L |
1 套 |
回流泵 |
蠕动泵 |
1 台 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
角锥污泥浓缩池 |
角锥污泥浓缩池 |
透明有机玻璃材质、厚度 5mm 。 |
1 套 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
污泥硝化罐 |
污泥硝化罐 |
304 不锈钢，可调速搅拌电机一台，不锈钢刮泥桨一组，加热恒温水浴锅 1 个、循环泵 1 只，保温水浴套 1 只，数字温度控制仪 1 台、温度控制系统 1 套，可编程时间控制器 1 只。 |
1 台 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
设备支架 |
不锈钢材质 |
1 套 |
污泥处理系统 |
板框压滤机 |
规格 Φ150mm ； 304 不锈钢材质；过滤精度： 0.3um ；适用粘度： 20pas ；设出水口 |
1 套 |
进泥泵 |
（磁力驱动泵 , 扬程≥ 20m ，流量≥ 2.5m3/h ） |
1 台 |
电磁式空气压缩机 |
|
1 台 |
连接管道阀门 |
PVC 排水管、弯头、阀门等 |
1 套 |
水箱 |
原水箱 |
白色 PE 水箱，容积 200L ，底板上安装有放空阀，方便将水排净； |
1 套 |
清水箱 |
白色 PE 水箱，容积 200L ，底板上安装有放空阀，方便将水排净； |
1 套 |
污泥箱 |
|
污泥箱，白色 PP 板、厚度 10mm ，底板上安装有放空阀，方便将水排净； |
3 套 |
控制单元 |
|
电控箱 1 只、漏电保护器（德力西） 1 只、电压表 1 只、带灯自锁按钮开关（正泰）一组、线槽一批等组成，控制箱面板采用铝质凹字技术制作；自动控制单元：配置 PLC 控制系统， CPU 西门子 ，模拟量输入 8 路， 7 英寸显控彩色液晶触摸屏，支持远程监控、远程更新组态及远程下载 PLC 程序，上位机（触摸屏）做有搅拌、水泵启停按钮；可输入搅拌转速，进水量，水浴温度，运行时间设定，可实现设备的自动化、无人化操作。 |
1 套 |
仪表类 |
pH 计 |
上海博取 |
3 台 |
ORP 计 |
上海博取 |
2 台 |
DO 仪 |
上海博取 |
1 台 |
