大气环境监测与治理技术实践平台 JGKY-HJ01 型 环境监测与治理技术综合实训平台

一 . 产品概述

大气环境监测与整治技术性实践教学平台是依据高等教育改革目标，塑造应用性技能型人才的战略方针，以前沿科技为出发点，紧密联系洁净工程环保处理设备的功能和优势，并对高等学校对废气处理工艺运用与创新实践教学的具体需求而专业研制出综合型实验装置，涉及到机械设备除尘技术、过虑除尘技术、有机废气消化吸收技术性、有机废气吸咐技术性、抽样无损检测技术、在线检测技术智能程序控制系统等各个方面更深层次的具体内容，可以满足各高等学校环保工程、环境生态工程、建筑环境与设备工程等本专业的实践教学与建筑工程设计，及其科研创新。



二 . 性能指标

1. 键入开关电源：三相四线（或五线）制 AC380V±10% 50Hz 。

2. 办公环境：工作温度范围包括 0℃ ～＋ 40℃ 、空气湿度＜ 85% （ 25℃ ）。

3. 设备容积：＜ 3kVA 。

4. 外观设计尺寸： 600mm×600mm×1800mm （控制箱）、 4400mm×800mm×2200mm （目标服务平台）、 1100mm×700mm×1700mm （监控系统）。

5. 安全防护：具备漏工作电压、泄露电流保护设备，安全性合乎国家行业标准。

6. 处理量： 110m3/h 、解决高效率：烟尘污泥负荷≥ 98% 、硫化氢气体污泥负荷≥ 90% 。

三 . 产品优势

1. 创新能力：服务平台选用模块化，经过闸阀转换和构件搭装，搭建多种多样废气治理加工工艺，并紧密联系工业生产实践应用，可在很大程度上开拓学生们视线，有较强的创新能力。

2. 开放性：用户可以在行业所提供的监控系统上进行空气解决生产工艺设计、虚似控制模块构建、控制参数改动、运作状态监测和建立模型存盘等方面教学实践活动与研究，具备数据可视化、可编辑的特征。

3. 理论性：服务平台根据工程项目教学实践活动总体目标设计方案，注重创新思维能力与实际操作能力的练习；选用开放式控制箱，电气设备布线实用性强，学生们可以根据机器设备组成问题进行电气连接接地和调节。

4. 安全系数：装有独立的开关电源控制箱系统，配有漏电保护开关和接地装置标识，保证机器的用电安全知识。与此同时，配套设施有关的劳动保护用品，确保生活安全性。

四 . 产品构造和构成

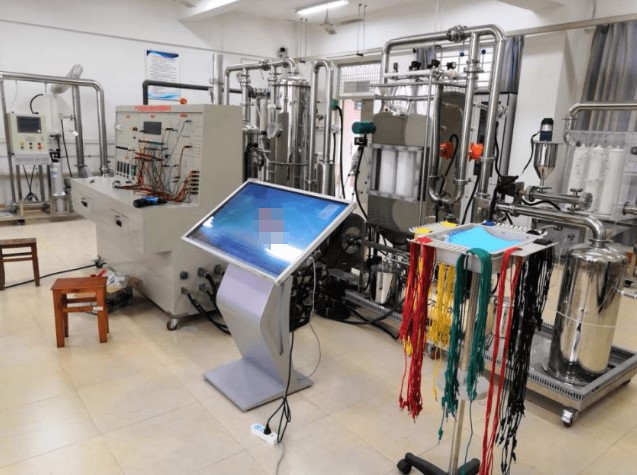

大气环境监测与整治技术性实践教学平台主要是由烟气产生系统、烟气除灰系统、烟气烟气脱硫系统、电气控制系统系统和烟气检测系统等五组成。

1. 烟气产生系统：根据仿真模拟加热炉开炉打火、原材料焚烧和烟气所发生的全过程，来展示加热炉的运转特征和烟气排出全过程，为系统里的污染物。主要是由加热炉、气动阀门加上设备、发尘设备及管道混合器等构成。

2. 烟气除灰系统：选用脚踏式与过虑式除尘系统，对锅炉烟道气中的粉尘开展净化处理解决。由除尘器、布袋式除尘器和烟尘回收设备构成。

3. 烟气烟气脱硫系统：选用化学吸收与物理吸附的办法，对锅炉烟道气中的气态污染物开展净化处理解决。由湿试烟气脱硫系统、废气处理设备和烟筒等构成。

4. 电气控制系统系统：主要是由西门子系统 200SMART 系列产品服务器和模拟量输入 plc 模块构成，进行机器运行操纵及传感器数据收集和测算。选用三菱 FR-D700 系列产品变频器控制风机，从而达到绿色环保效果。与此同时，操纵系统其中包含机器设备保障措施如漏电保护开关、小型继电器、隔离变压仪等。

5. 烟气检测系统：通过各种线上传感器技术，开展数据收集、数据传输、数据显示和系统意见反馈，由上位机软件工程项目对于整个系统开展监管、预警信息和确诊，提升了系统掌控的稳定性。主要是由触控一体机、铂热电阻、湿度传感器、风速传感器、温度变送器、微差压传感器、粉尘传感器、二氧化硫感应器、氮氧化合物感应器、氧气传感器、一氧化碳感应器、二氧化碳感应器、线上 pH 仪、物位仪、取样枪、粉尘采样器和皮托管等构成。

五 . 关键配备及主要参数

1. 实践目标主要包括：

（ 1 ）不锈钢钢架 1 套：尺寸： 2200mm×800mm×1156 mm 和 2200mm×800mm×956mm 。原材料： 50×50mm 不锈钢管件制做。功能：用于反应釜、驱动力零部件的固定不动和放置。

（ 2 ）不锈钢板烧碱溶液储水箱 1 套：尺寸： 250mm×200mm×430mm 。原材料： 1.5mm 不锈钢板制制做。功能：用于对烧碱溶液储水箱的补充。

（ 3 ）加热炉系统 1 套：尺寸： φ306 mm×855mm 。原材料： 304 不锈钢材质，薄厚 1.5mm 。功能：仿真模拟焚烧处理加热炉，做为系统污染物。

（ 4 ）除尘器 1 套：尺寸： φ120 mm×750mm 。原材料： 304 不锈钢材质，薄厚 1.5mm 。功能：清除 10μm 以上烟尘。

（ 5 ）布袋除尘器 1 套：尺寸： φ640 mm×460mm×1450mm 。原材料： 304 不锈钢材质，薄厚 1.5mm 。功能：可净化处理含 μm 或亚微米量级的灰尘微粒。

（ 6 ）净化塔 1 套：尺寸： φ250 mm×1653mm 。原材料： 304 不锈钢材质，薄厚 1.5mm 。功能：用于喷洒烟气脱硫。

（ 7 ）废气处理设备 1 套：尺寸： φ300 mm×1618mm 。原材料： 304 不锈钢材质，薄厚 1.5mm 。功能：用于充填填充料吸咐烟气。

（ 8 ）消声系统 1 套：尺寸： φ160 mm×500mm 。原材料： 304 不锈钢材质。功能：用于减少风机声音分贝。

（ 9 ）送尘系统 1 套：尺寸： φ45 mm×266mm 。原材料： 304 不锈钢材质。功能：用于除尘设备系统的送尘。

（ 10 ）排尘系统 1 套：尺寸： φ63 mm×706mm 。原材料： 304 不锈钢材质。功能：用于对除尘设备系统的排尘。

（ 11 ）烟筒 1 套：尺寸： φ114 mm×2100mm 。原材料： 304 不锈钢材质，薄厚 1.5mm 。功能：用于烟气的排出和废气检测。

（ 12 ）离心风机 1 台：双极离心通风机，总流量： 320 ～ 560m3/h 。输出功率： 1.5KW 。电源： AC380V, 功能：用于系统烟气运输

（ 13 ）离心水泵 1 台：电源： AC380V 。总流量： 0 ～ 1.1 m3/h 。水泵扬程： 20 ～ 30m 。吸程： 6 ～ 8m 。功能：用于烟气脱硫烧碱溶液的运输。

（ 14 ）电感式空气泵 1 台：电源： AC220V 。输出功率： 520W 。较大排风量： 450 L/min 。较大气压： 9kPa 。功能：用于加热炉系统的烟气运输。

（ 15 ）电动蝶阀 1 台：电源： AC220V 。输出功率： 520W 。较大排风量： 450 L/min 。较大气压： 9kPa 。功能：用于加热炉系统的烟气电源： AC220V 。尺寸： DN50 。输入信号： 4 ～ 20mA 。功能：用于系统管道流量控制。

（ 16 ）品质流量控制器 1 台：物质： SO2 。总流量： 10 ～ 100SCCM 。输出数据信号： 4 ～ 20mA 。功能：用于二氧化硫气体的计算把控。

（ 17 ）电磁调速电机 3 台： JSCC 系列，电源： AC220V 。振打电动机 1 台：电源： AC380V 。输出功率： 70W 。振速： 400N 。振次： 3000r/min 。

（ 18 ）控制面板蒸汽流量计 5 个： LZM 系列产品流量计

（ 19 ）感应器 1 套主要包括：湿度传感器 2 套（环境温度： 0 ～ 50℃ 。湿度范围： 0 ～ 100%RH 。脉冲信号： 4 ～ 20mA 。）。铂热电阻 1 套： PT100 。液位传感器 1 套：检测范围： -10 ～ 10KPa 。脉冲信号： 4 ～ 20mA 。差压传感器 3 套：检测范围： 0 ～ 3KPa 。脉冲信号： 4 ～ 20mA 。粉尘传感器 1 套。二氧化硫感应器 2 套。氮氧化合物感应器 1 套。一氧化碳感应器 1 套。二氧化碳感应器 1 套。氧气传感器 1 套。

（ 20 ）物位仪 1 套：检测范围： 0.06 ～ 1m 。脉冲信号： 4 ～ 20mA 。

（ 21 ）风速风向仪： 1 套：检测范围： 0 ～ 20m/s 。脉冲信号： 4 ～ 20mA 。

（ 22 ）粉尘采样器 1 套：电源： AC220V 。选用总流量： 5 ～ 35L/min 。按时设置： 0 ～ 99 分 59 秒。

2. 监管系统主要包括

（ 1 ）家用电器控制箱 1 台：尺寸： 700mm×600mm×1800mm 。原材料：厚钢板静电粉末喷涂加工工艺。功能：完成与对象连接与控制及与计算机的通讯连接程序编写功能。

（ 2 ） PLC 控制器 1 台：西门子系统服务器 CPUSR40 。西门子模拟量 plc 模块 4 个： EMAI04 。西门子模拟量总线隔离器 1 个： EMAM06

（ 3 ）三菱变频器 1 台： FR-D740-1.5K-CHT

（ 4 ）监控系统（触控一体机） 1 台：电源： AC220V 。规格型号尺寸： 42 寸液晶屏，用于统计数据表明。

（ 5 ）电脑监控软件 1 套：包含系统生产流程演试，机器设备构造展现，资料显示收集解决，机器运行操纵。

（ 6 ）智能变送器 1 个： SBWZP-01(0-200℃)

（ 7 ）欧式古典导线架 1 批：用于悬架和摆放实践专用型连接导线，外观设计尺寸为 530mm×430mm×1200mm ，配有五个橡胶轮，造型设计别具一格。

六 . 配套设施专用工具：

规定装有取样枪、毕托管、钢丝网骨架切刀、米尺、扳子、斜口钳、生胶带、内六角扳手、油性记号笔、十字螺丝刀、一字螺丝刀、排插、数字万用表、剥线钳、斜嘴钳、锡丝、电铬铁、烙铁架、剪子、劳动保护用品等 1 套。

七 . 配套设施手机软件
