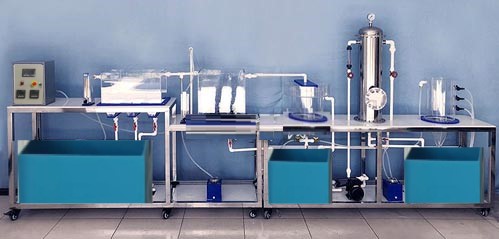

污水处理厂立体布置模型 J GPC-G209 型 废水生物处理实验装置
　　　　　 每套价格： 88000 元
一 . 实验目的
　　 污水处理厂立体布置模型 / 废水生物处理实验装置，以小型污水处理厂部分处理系统为原型，配置多斗初沉池、曝气池、二沉池、砂滤装置及浓缩池等。污水通过配水箱被提升至初沉池进行初级污泥沉淀，然后进至曝气池进行接触氧曝气处理，曝气通过小型空气压缩机，并通过风量计进行对曝气量的控制。经过曝气池的污水再通过二沉池进行沉淀。再进入砂滤装置进行过滤。最后进入浓缩池进行浓缩处理。学生通过对该污水处理厂立体布置模型系统的学习，可了解系统中典型污水处理系统的应用，掌握各个系统的工作原理，进而具备设计污水处理厂各处理系统的能力。
二 . 技术指标
1. 处理水量： 10L/h 。主体采用透明有机玻璃材质。
2. 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 800W ，安全保护：具有接地保护、漏电保护、过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外形尺寸： 3600×450×1600mm 。

三 . 主要配置及参数
1. 配水系统、多斗式初沉池 900×300×500mm 、推流式曝气池 550×300×400mm 、沉淀池约 Φ300×350mm 、污泥回流系统、压力砂滤罐（ φ200mm×800mm ，配石英砂 40-60 目）、角锥农缩池。
2. 原水箱和清水箱各 1 个 : 白色 10mm 厚 PP 板，水箱底板上安装有放空阀，方便将水排净。
3. 水泵 3 台、调速电动机及调速器 1 套、污泥回流水泵 1 台、旋涡式气泵 1 台、转子流量计 2 只、气体流量计 1 只、微孔曝气器 2 套。
4.304 不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
5. 搅拌电机 1 台：功率 25W 、转速 90rpm 、不锈钢搅拌桨 1 套。
6. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
7. 公元 ERA 配套连接管道和阀门、弯头。
8. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
