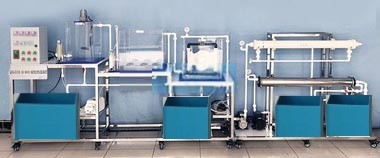

J GPC-C046 城市生活污水处理模拟实验装置

一 . 实验目的
1. 了解城市污水处理集中水回用种常用的单元操作技术。
2. 掌握由这些单元操作组成的处理流程。
3. 观察废水、污泥和空气在处理过程中的举动。
4. 通过对城市污水进行实际处理实验来取定其设计参数与处理结果的分析。
二 . 技术指标
1. 处理水量： 50~100L/h 。
2. 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 3000W ，安全保护：具有接地保护、漏电保护、过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外形尺寸： 11000mm×550mm×1600mm 。

三 . 主要配置及参数
1. 斜板隔油池处理 1 套：透明有机玻璃材质、壁厚 10mm ， 700×500×1000mm ；含刮油装置 1 套。
2. 厌氧池处理 1 套、透明有机玻璃材质、壁厚 9mm ， ? 450×900mm ；带搅拌装置 1 套。
3. 缺氧池处理 1 套、有机玻璃材质、厚度 10mm ， 600×450×800mm ；带曝气装置、半软性填料。
4. 好氧池处理 1 套、有机玻璃材质、厚度 10mm ， 700×450×700mm ；带曝气装置、半软性填料。
5. 辐流式沉淀池处理 1 套、有机玻璃材质、壁厚 9mm ， ? 400×600mm ；带搅拌装置 1 套。
6. 角锥污泥浓缩池处理 1 套、有机玻璃材质、壁厚 9mm ， ? 400×500mm 。
7.304 不锈钢污泥消化罐处理 1 套、温度控制系统 1 套、 304 不锈钢材质、壁厚 2mm ， ? 350×1000mm 。
8.304 不锈钢板框式压滤机处理 1 套、（ 1 规格 ?100 、层数 10 、过滤压力（ Kg/cm2 ） 0.5 、过滤介质（微孔滤膜）（ um ） 0.8 、水流量（ T/h ） 1.5 、电源三相 380V ）。
9. 刮渣电机 1 套、搅拌装置 4 套。
10. 自吸式水泵 3 台、电磁式空气压缩机 1 台。
11. 加热恒温水浴 1 套、数字温度控制仪 1 台、温度控制系统 1 套。
12. 流量测量与调节：进水液体流量计 2 个：量程 25-250L/H ，气体流量计 1 个：量程 400~4000L/h 。
13. 原水箱和清水箱各 1 个：白色 PE 水箱，容积 200L ，水箱底板上安装有放空阀，方便将水排净。
14. 污泥箱 3 个，中间水箱 1 个：白色 PP 板、厚度 10mm ，水箱底板上安装有放空阀，方便将水排净。
15. 搅拌电机 1 台：功率 25W 、转速 90rpm 、不锈钢搅拌桨 1 套。
16.304 不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
17. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
18. 公元 ERA 配套连接管道和阀门、弯头。
19. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
