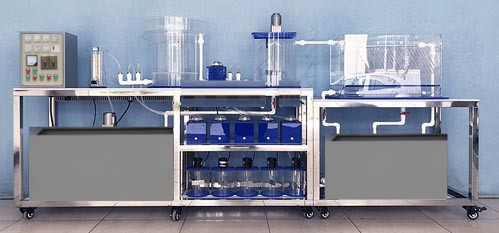

J GPC-G268 型 Fenton 氧化法污水处理实验装置

一 . 实验目的
1. 理解 Fenton 试剂催化氧化的机理及运行因素。
2. 掌握运用正交方法进行多因素多水平实验的设计。
3. 对实验结果进行直观分析，确定因素的主次关系及格因素的水平。
二 . 技术指标
1. 处理水量： 10L/h 。
2. 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 600W ，安全保护：具有接地保护、漏电保护、过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外形尺寸： 2200mm×450mm×1600mm 。
三 . 主要配置及参数
1.Fenton 池 1 个：水力停留时间 60min ，采用有机玻璃材质，
尺寸 Φ250mm×800mm 。
2. 中和池 1 个：水力停留时间 20min ，采用有机玻璃材质，
尺寸 200mm×200mm×600mm 。
3. 絮凝池 1 个：水力停留时间 20min ，采用有机玻璃材质，
尺寸 200mm×200mm×600mm 。
4. 斜板沉淀池：水力停留时间 120min ，采用有机玻璃材质，
尺寸 600mm×280mm×600mm 。

5. 进水泵 1 台。蠕动泵 1 台： 204K ，回流使用。
6. 流量测量与调节：转子流量计，液体流量计 1 个（量程 3-30L/H ）。
7.Fenton 池搅拌电机 1 台、不锈钢搅拌奖 1 套、搅拌调速器 1 台、絮凝池搅拌电机 1 台、不锈钢搅拌奖 1 套、搅拌调速器 1 台。
8.H2O2 加药计量泵 1 台、 FeSO4 加药计量泵 1 台、 NaOH 加药计量泵 1 台、 PAM 加药计量泵 1 台、 PAC 加药流量计 1 个，溶药槽 5 个（透明有机玻璃材质、 φ150*200 、壁厚 5mm ）、溶药槽搅拌装置 5 套。
9. 原水箱和清水箱各 1 只：白色 10mm 厚 PP 板，水箱底板上安装有放空阀，方便将水排净。
10. 搅拌电机 1 台：功率 25W 、转速 90rpm 、不锈钢搅拌桨 1 套。
11.304 不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
12. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
13. 公元 ERA 配套连接管道和阀门、弯头。
14. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成
