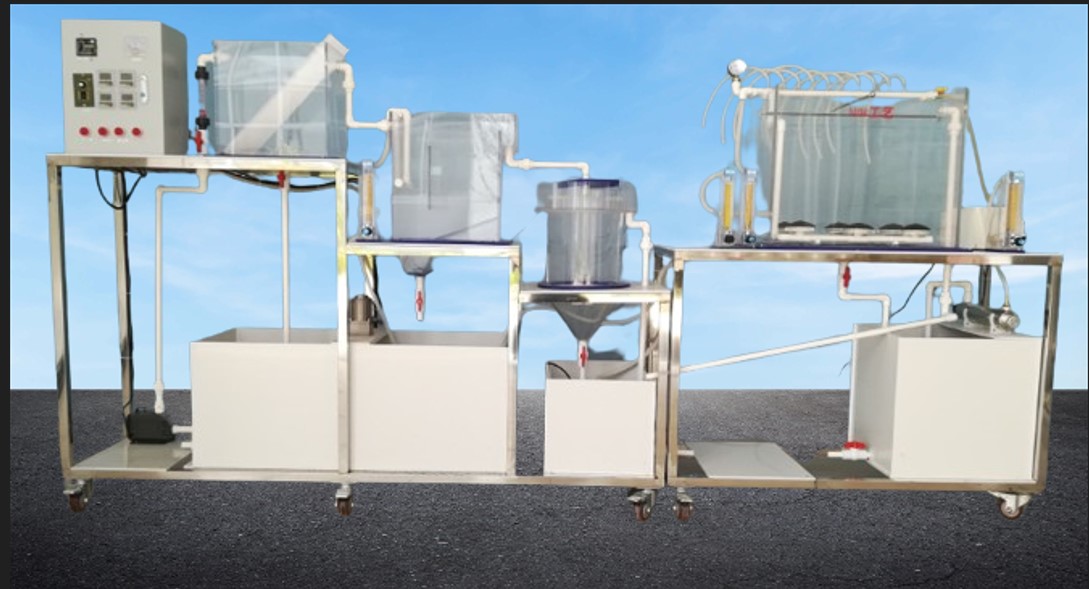

J GPC-C031 型 MBR 工艺市政污水处理模拟装置
　　
一 . 实验原理
MBR 工艺是将膜分离技术与生物处理技术相结合的一种污水处理技术。污水中的绝大部分有机物被微生物所分解，膜分离组件将混合液中直径大于膜孔径的微粒和微生物截留下来，从而得到清彻的处理水。
二 . 技术指标
1. 处理水量： 10L/h 。
2. 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 600W ，安全保护：具有接地保护、漏电保护、过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外形尺寸： 4500mm×450mm×1600mm 。
三 . 主要配置及参数
1. 格栅池 1 套：透明有机玻璃材质、有效容积 10L 。
2. 曝气沉砂池：透明有机玻璃材质、有效容积 10L 。
3. 厌氧池 1 个：透明有机玻璃材质，有效容积 10L 。
4. 缺氧池 1 个：透明有机玻璃材质，有效容积 15L 。
5. 好氧池 1 个：透明有机玻璃材质，有效容积 40L 。
6.MBR 膜生物反应器：透明有机玻璃材质、有效容积 50L 。
7.UV 紫外杀菌装置 1 套：紫外灯 1 套、 304 不锈钢外壳、 220V 、 16W 。
8. 原水箱和清水箱各 1 个：白色 PP 板、厚度 10mm ，水箱底板上安装有放空阀，方便将水排净。
9. 搅拌电机 1 台：功率 25W 、转速 90rpm ；不锈钢搅拌桨 1 套。
10. 提升泵 1 台。搅拌装置 2 套：转速可调。
11. 气泵 3 台：功率 85W 、排气量 90L/min 、压力＞ 0.035Mpa ；曝气系统 3 套。
12. 平板膜组件 1 套： PVDF 平板膜， 0.06m2/ 片，共 6 片。
13. 抽吸泵 1 台，真空表 1 个。
14. 回流装置 2 套：流量数显和无极调速，具有定时定量输送及回吸功能（防止滴漏），最大流量分别可达 30L/h 和 12L/h 。
15. 流量测量与调节：转子流量计，液体流量 2 个（量程 2~20L/H ），气体流量 3 个（量程 100~1000L/h ）。
16.304 不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
17. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
18. 公元 ERA 配套连接管道和阀门、弯头。
19. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚） 。
