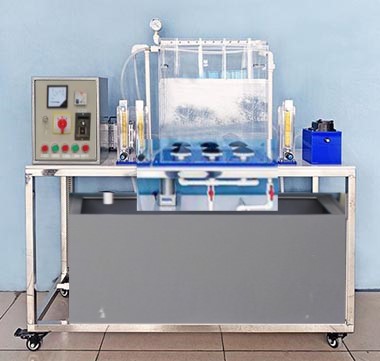

膜分离技术与生物污水处理实训装置 J GPC-G033 型 MBR 工艺污水处理实验装置
　
一 . 实验原理
MBR 工艺是将膜分离技术与生物处理技术相结合的一种全新污水处理技术，主要由厌氧及好氧生物处理装置、膜分离组件、污泥浓缩与回流系统等组成。污水中的绝大部分有机物被微生物所分解，膜分离组件将混合液中直径大于膜孔径的微粒和微生物截留下来，从而得到清彻的处理水。
二 . 技术指标
1. 处理水量： 10L/h 。
2.BOD 去除率： 95%~99% 、 COD 去除率： 90%~96% 、 SS 去除率： >99% 、 NH3-N 去除率： 75%~83% 、 T-P 去除率： 94%~98% 、 MLSS ： 3000~15000mg/L 。
3. 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 600W ，安全保护：具有接地保护、漏电保护、过流保护。
4. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
5. 装置外形尺寸： 3000mm×410mm×1700mm 。

三 . 主要配置及参数
1. 初沉池 1 套、混合调节池 1 套、膜生物反应器 1 套：透明有机玻璃材质，帘式膜组件 1 套。
2. 搅拌装置 1 套：转速可调。
3. 提升泵 1 台、进水流量计（量程 2-20L/H ） 1 只。
4. 静音充氧泵 1 台、气体流量计 1 个。
5. 高压隔膜泵 1 台：最大流量 5L/min 、最高压力 0.42MPa 。出水流量计 1 个。
6. 污泥回流泵：蠕动泵 1 台。
7. 原水箱和清水箱 1 只：白色 PP 板、厚度 10mm ，水箱底板上安装有放空阀，方便将水排净。
8. 搅拌电机 1 台：功率 25W 、转速 90rpm 、不锈钢搅拌桨 1 套。
9.304 不锈钢台面、拉丝银双色板标牌标注主要组成单元，管路性质和水流方向标识，便于学生了解设备。
10. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、电压表、带灯自锁按钮开关（正泰）、线槽等组成，控制箱面板采用铝质凹字技术制作。
11. 公元 ERA 配套连接管道和阀门、弯头。
12. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
