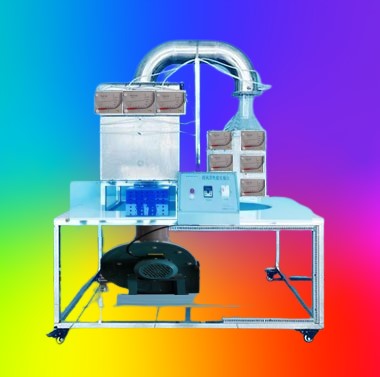

排风罩性能测定实验装置 JGKY -T373 型 排风罩性能测定实验台（带标准流量计量箱）

一 . 实验目的
1. 通过实验测定局部排风罩的排风量和局部阻力系数。
2. 测定局部排风罩各断面的静压分布。
二 . 技术参数
1. 常温、常压下运行 , 工作环境温度： -10 ℃ ～ +40 ℃ 。
2. 工作电源： AC380V±10% 、 50Hz ，三相五线制，功率 1KW ，安全保护：具有接地保护，漏电保护，过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外型尺寸： 1500×1000×1800mm 。
三 . 主要配置及参数
1. 标准流量计量箱：风量 1000m3/h 可调，符合国家标准 GB8070-87. 空气分布器性能试验方法的具有流量喷嘴的风量测量装置。要点包括：
　　　 ① 标准流量计量箱结构，堵盖可拆卸。
　　　 ② 静压测量布置及制作要求：提供静压测量的布置和制作数据。
　　　 ③ 喷嘴中心距。
　　　 ④ 侧壁距喷嘴中心距离。
　　　 ⑤ 均流器设计要点及隔板设计要点。
　　　 ⑥ 均流器距隔板间距。
　　　 ⑦ 进出风口距均流器间距。
　　　 ⑧ 压力测量装置。
　　　 ⑨ 压力测量装置选型。
⑩ 标准流量计量箱：长 × 宽 × 高： 504×504×600mm ；国家标准流量喷嘴，喉部 φ110mm ，喷嘴配备堵板，可拆装； 6mm 厚度支持板；穿孔率 39.8% 均流板；喷嘴前后测压环；标准流量计量箱使用 304 不锈钢材质制作。
2. 流量喷嘴：符合国家标准 GB/T 1236-2000 ， φ110mm 的喷嘴 1 个，流量调节阀门 513 ～ 1197m3/h 。
3. 测量装置：红油斜管微压计 9 个： Dwyer 、 -10~600pa 、含红油 1 瓶、双色管 1 条，压力测量精度 2Pa ；毕托管 1 个：流量系数 0.997 ；测压连接软管若干；便携式风速仪 1 个。
4. 排风罩：透明有机玻璃材质。尺寸 300×400mm 。罩体测压点布置 6 个。连接管道直径 160mm ，测量连接处动压值。罩面风速 1 ～ 6m/s 。
5. 离心风机： 380v ， 0.75KW ，流量： 1950-2850 ，主轴转速 1450r/min 。
6. 变频器： 1.5KW/380V 配延长线。
7. 盲板套装。
8. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、带灯自锁按钮开关（正泰）、线槽，控制箱面板采用深蓝色楷体。
9. 不锈钢实验台架（ 38*38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）
