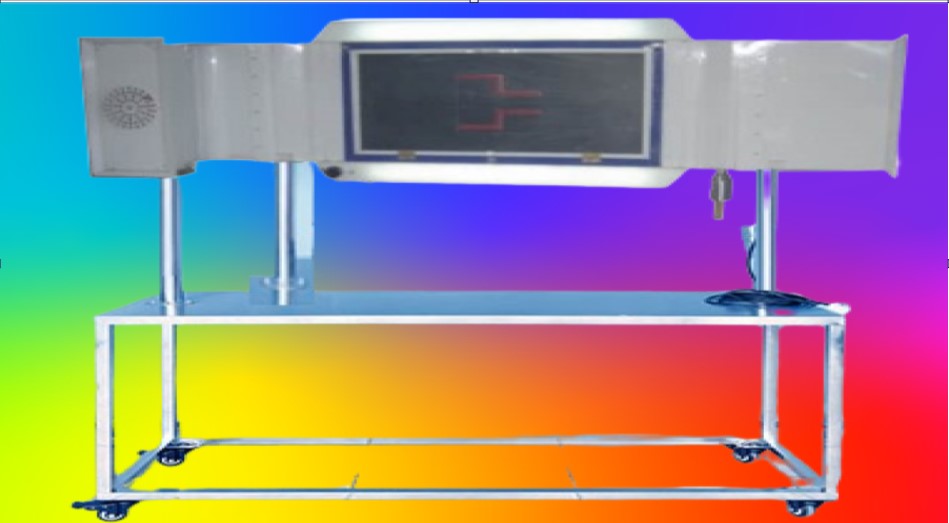

烟风洞烟气流线演示实验装置 JG CFD-T126 型 烟气流线演示仪（烟风洞）

一 . 实验目的
1. 利用烟气流线法观察空气流过物体周围的流动图形，以加深课堂中所讲的流线、迹线的认识。
2. 观察烟气流线，在有机玻璃风洞中经试件（机翼可变换角度）时的流线变化。
二 . 技术指标
1. 工作环境：常温、常压
2. 工作电源： 220V ，功率 120W ，安全保护：具有接地保护，漏电保护，过流保护。
3. 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
4. 装置外形尺寸： 1500×500×1600mm 。
三 . 主要配置及参数
1. 风洞：茶色透明有机玻璃，可视化观察窗口，长 1500mm 。
2. 引风机： DC12V,0.3A ，可调频率。
3. 发烟管、烟线分配器：透明有机玻璃材质，管径 φ25mm ，长度 320mm ，孔径 φ3mm 。
4. 照明灯管 2 根： T4 电棒，功率 12W 。
5. 固态继电器：输出 220VAC ， 50/60HZ ， 50KΩ 。
6. 可替换试件：机翼模型、圆柱模型、突扩突缩模型，透明有机玻璃材质。
7. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、带灯自锁按钮开关、变频器、线槽，控制箱面板采用深蓝色楷体。
8. 不锈钢支框架实验台（ 30*30mm 方管，配脚轮均为万向轮带禁锢脚）。
