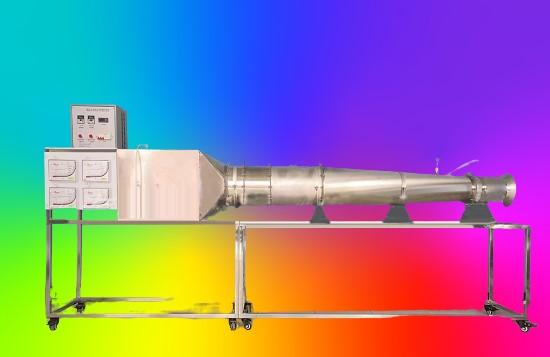

轴流式风机风室性能实验装置 JGKY -T009 型 轴流式风机风室性能实验台

一 . 实验目的
1. 学习通风机主要工作参数，风量 Q ，风压 P ，轴功率 N ，转速 n （从而计算效率 η ）的实验测定方法。
2. 通过试验得出轴流式风机的特性曲线（包括 P — Q 曲线、 Pst — Q 曲线， N — Q 曲线和 η — Q 曲线）。
3. 熟悉轴流风机性能测试实验台的操作方法，实验台的组成和数据处理，熟悉轴流式风机风室实验装置的结构。
4. 学习风室类型测风机性能试验方法。
二 . 技术指标
1. 国标 GB1236 — 1985 《通风机空气动力性能试验方法》规定管段长度及多孔整流栅，不锈钢材质。
2. 常温、常压下运行，工作环境温度： -10 ℃ ～ +40 ℃ 。
3. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 800w ；安全保护：具有接地保护，漏电保护，过流保护。
4. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6. 装置外型尺寸： 3600×500×1620mm 。
三 . 主要配置及参数
1. 装置主体由风室、均流板、整流栅、调节风门、扩压段、进口集流器等组成，材质采用 304 不锈钢。
2. 风室：配有温度计、压力计，整流金属网和腔室。

3. 均流板：穿孔率 19.65% 。
4. 扩压段：扩张角＜ 7° 。
5. 实验风机与辅助风机各 1 台：电压 380V 、功率 0.37KW 、转速 2800r/min 、风量 3000m3/h 、全压 230pa 、噪音 68dB(A) 。
6. 变频器：三相交流 340V~460V 、适用电机功率 0.75kw 。
7.L 型毕托管 1 个： 304 不锈钢材质，系数 0.999~0.998 。
8.Dwyer 、红油斜管微压计 4 个： -10~600pa ，含红油 1 瓶，双色管 1 条。
9. 温控仪 1 台：电压 220V 、 1 路继电器输出、继电器容量 10A 、温控测控范围 -30~300 ℃ 、分辨率 0.1 ℃ 、环境要求 - 10 ℃ ~60 ℃ 、 4 米温控线。
10. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电压表；时间控制器；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
