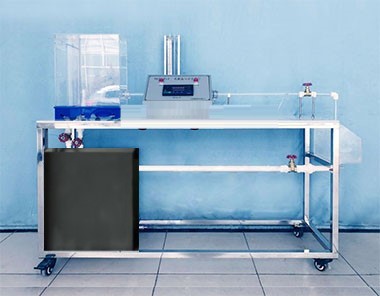

孔板流量计实验装置 JGCFD-T071 型孔板流量计实验台
一 . 实验目的
1. 强化学生孔板流量计的理解和掌握。
2. 测定孔板流量计的流量系数。
二 . 技术指标
1. 工作环境：常温、常压下运行，相对湿度：≤ 90 ％ RH 。
2. 工作电源： AC220V ， 50HZ, 功率： 160W 。
3. 装置外形尺寸： 1650×450×1280mm 。
三 . 主要配置及参数
1. 蓄水箱： 10mm 厚 PP 板，尺寸： 400×390×450mm ，容积约为 70L 。
2. 恒压水箱：透明有机玻璃精制，尺寸： 350×180×450mm ，容积约为 30L ，配有溢流板，稳压孔板 , 有稳压溢流口。
3. 实验管：规格 φ20×3mm ，有机玻璃管，总长 1200mm 。
4. 测压板： 2 根， 10mm×540mm ，有机玻璃管，带滑尺校准，测量精度 ±0.5mm 。
5. 回水箱： 160×250×160mm ，可配合秒表、量筒测量流量。
6. 低噪音循环防腐水泵： 220~240V/50HZ,80W ，最高扬程： 3.8m ，输出流量： 5000L/h ，输送流体最高温度为 35 ℃ 。
7. 孔板流量计：内径 φ14mm 、最窄处内直径 φ8mm ，长 120mm, 有机玻璃管材质。
8. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、带灯自锁按钮开关等组成，控制箱面板采用铝质凹字技术制作。
9.304 不锈钢台面，不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
