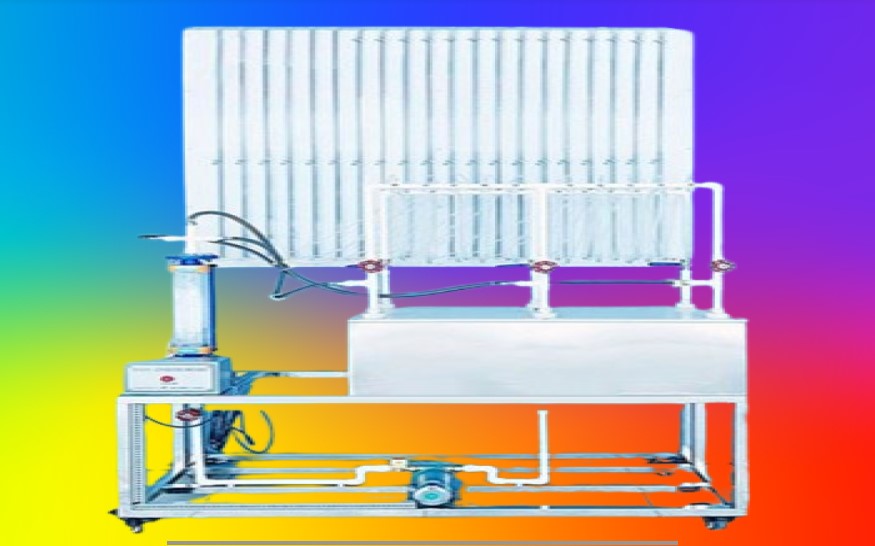

过热器流量分配实验装置 JG ACC-R291 过热器流量分配实验台
一 . 实验目的
1. 验证过热器联箱的 Z 型连接管屏中的流量分配特性。
2. 验证过热器联箱的 U 型连接管屏中的流量分配特性。
3. 测定分配联箱与汇集联箱在不同联接形式下的静压分布。
二 . 技术指标
1. 装置工作环境：常温、常压下运行，工作电源： AC220V ， 50HZ ，单相三线制，功率 200W 。安全保护：具有接地保护，漏电保护，过流保护。
2. 电源线路及控制线的安装：使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘、防弧、阻燃自熄等特点，布线整齐，安装可靠，便于查找、维修和调换线路。
3. 装置外型尺寸： 1260×400×2200mm 。

三 . 主要配置及参数
1. 汇集联箱：总长 700mm 、内径 φ16mm ， PVC 材质；
2. 分配联箱：总长 700mm 、内径 φ16mm ， PVC 材质；
3. 流量计 1 个：玻璃转子流量计，量程 600L/h ；
4. 连接形式转换阀 6 个，回水管 1 个，阀门若干；
5. 水泵 1 个：额定流量 0.5m3/h ，最高扬程 17m ，输入电压 220V/50Hz ；　　 6. 蛇形管 10 个：内径 φ6mm ，有机玻璃材质；
7. 测压板：白色 6mm 厚 PP 板，长 1260mm 高 1200mm ，配 20 根 Φ8*1200mm 有机玻璃测压管，每根管子贴有刻度纸，利用测压管中液柱的放大作用，便于读数；
8.304 不锈钢供水箱： 800×400×300mm ；
9. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、带灯自锁按钮开关、线槽等组成，控制箱面板采用深蓝色楷体。
10. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
