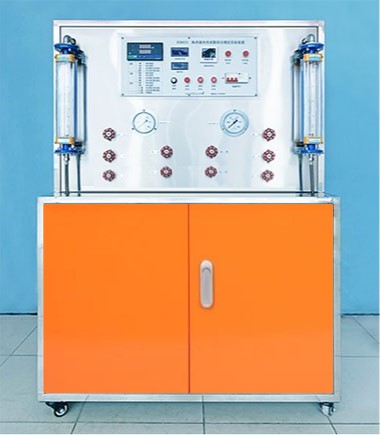

JG ACC-R031 换热器综合实验台（配三种换热器）

一 . 实验目的
1. 熟悉换热器性能的测试方法。
2. 了解套管式换热器、螺旋板式换热器和列管式换热器的结构特点及其性能的差别。
3. 加深对顺流和逆流两种流动方式换热器换热能力差别的认识。
4. 绘制换热器传热性能曲线。
二 . 技术指标
1. 换热器换热面积（ F ）：套管式换热器 0.56 ㎡、板式换热器 0.688 ㎡、列管式换热器 0.6 ㎡。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 5.5kw ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不锈钢柜体实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 1200×700×1780mm 。

三 . 主要配置及参数
1. 套管式换热器：换热面积 0.56 ㎡、设计压力：氟侧 3.0Mpa ，水侧 1.0Mpa 。
2. 板式换热器：换热面积 0.688 ㎡、设计压力 3.0Mpa 、试验压力 4.5Mpa 、设计温度 -195~200 ℃ 、重量 4.96KG 。
3. 列管式换热器：换热面积 0.6 ㎡、工作压力 1.0Mpa 、工作温度 120 ℃ 。
4. 换热器壳程和管程采用 304 不锈钢材质；三台换热器的冷、热流体进口和出口测温点共 12 个，冷热流体进口压力测点共 2 个。
5. 冷、热水箱： 304 不锈钢材质，冷水箱容积约 160L ，热水箱容积约 20L ，配有液位计。
6. 冷热两用增压水泵 2 台：电压 220V 、功率 120W 、额定流量 10L/min 、额定扬程 12m 。
7. 流量测量与调节：法兰连接式转子流量计 2 个、液体、 40~400L/H 。
8. 压力表 2 只：精度等级： 1.6 级，量程： 0~0.25Mpa 。
9.U 型电加热管 3 个：电压 220V 、加热功率 1500W 。
10.16 路巡检仪：供电电源 220V 、 60*80 横表、万能输入（含 4-20mA ）。
11. 温控仪：电压 220V 、 1 路继电器输出，继电器容量 10A 、温控测控范围： -30~300 ℃ 、分辨率 0.1 ℃ 、 4 米温控线。
12. 调压模块无级（固态继电器）：无极调节加热模块。
13. 温度传感器 13 个：分度号 PT100 、测量范围 -200~420 度。
14. 铜闸阀 1 批；编制软管 1 批；管道、弯头、三通、活接、球阀： 304 不锈钢材质。
15. 电源控制系统：控制箱面板采用深蓝色楷体；三相智能电流表；数字电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
