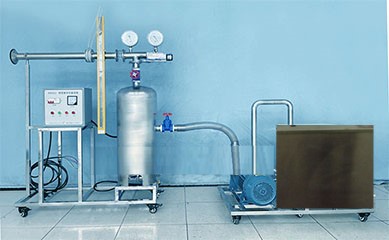

换热器综合实验装置 JG ACC-R031 换热器综合实验台（配三种换热器）

一 . 实验目的
1. 用于《工程热力学》教学中“喷管临界状态的观察”实验。
2. 演示喷管压力流量的变化规律，并观察临界压力和最大流量的现象。
3. 计算流量，背压与出口压力比值。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 喷管有渐缩和渐扩两种形式，喷管直径 4±0.2mm ，渐缩喷管：内部收缩段曲线满足维托辛斯基型线方程。拉伐尔：满足拉伐尔喷管变截面一维定常等熵流动模型。
3. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 6500w ；安全保护：具有接地保护，漏电保护，过流保护。
4. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
5.304 不锈钢台面、不锈钢框架实验台（ 38*38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6. 装置外形尺寸： 2700×700×1700mm 。
三 . 主要配置及参数
1. 喷管本体： 304 不锈钢材质。
2. 稳压罐： 304 不锈钢材质， Ф350*900mm 。
3. 渐缩喷管、渐扩喷管：透明有机玻璃材质， φ60×60mm 。
4. 水环真空泵 1 台：电压 380V 、功率 5.5KW 、抽气速率 3.83m3/min 、转速 1450r/min 、极限压力 3300pa 、泵头材质 304 不锈钢。
5. 真空压力表 2 只：测量范围 -0.1~0Mpa 、精度等级 0.4 级。
6. 孔板流量计 1 套：高精度 ±0.075% ，高稳定性：优于 0.1%FS/ 年，高静压 40MPa ，连续工作 5 年不需调校。
7.U 型差压计 1 套： ±5000mm 。
8. 探针及探针位移装置： 304 不锈钢材质，测压探针 M12×165mm ，实验时抖动轻微，配有刻度标尺。
9. 调节闸阀 2 个： DN50 。
10. 正反转步进电机：电压 220V 、功率 14W 、转速 10 转 /min 。
11. 循环水箱：白色 10mm 厚 PP 板， 500×650×500mm 。
12. 球阀、波纹管、弯头、内丝、外丝、封头： 304 不锈钢材质。
13. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电压表；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
