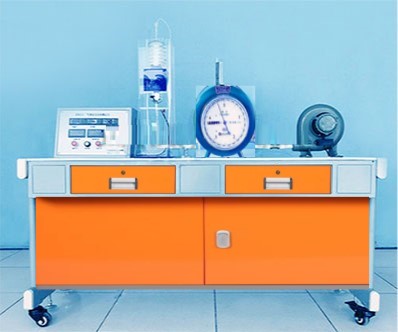

气体定压比热测试实验装置 JG ACC-R131 型 气体定压比热测试实验台

一 . 实验目的
1. 了解气体比热测定装置的基本原理和构思。
2. 熟悉本实验中的测温、测压差、测热量的方法。
3. 掌握由基本数据计算出比热值和求得比热公式的方法。
4. 分析本实验产生误差的原因及减小误差的可能途径。
5. 测定 300 ℃ 以下气体的定压比热。
二 . 技术指标
1. 质量定压比热与标准值误差在 15% 以内。
2. 气体加热最高温度：＜ 300 ℃ 、气体压力： ±100mmH2O 。
3. 工作电源：电压 AC220V 、 50Hz ，单相三线制、功率 200W 。安全保护：具有接地保护、漏电保护、过流保护。
4. 比热仪主体尺寸： 300×160×610mm 。
5. 装置外形尺寸： 1470×690×1450mm 。
三 . 主要配置及参数
1. 无机玻璃镀银真空镀瓦瓶比热测定仪本体 1 个。
2. 本体支架 1 个：透明有机玻璃材质。
3. 加热器：电烙铁芯， 220V ，加热功率 75W 。
4. 离心式交流鼓风机：频率 50HZ ，额定电压 220VAC ，温升 75 ℃ ，负载电流 0.7A ，风量 3.2m3/min ，输入功率 150W ，风压 490Pa ，绝缘等级 E ，转速 2800r/min 。
5. 微电脑温度控制器 3 个：自带一根 NTC 温度传感器，温度测量范围： -30 ～ 300 ℃ ，分辨率： 0.1% ，测温精度： ±1 ℃ ，输入电源 220VAC±10% ， 50/60HZ ，测量输入： 1 根 NTC 温度传感器（自带），输出： 1 路继电器输出，继电器容量 5A 、 10A 可选配。
6. 湿球温度测量仪 1 套。
7. 湿式气体流量计：精度 ±1% ，最大流量 1m3/h ，最小流量 0.1m3/h ，温度范围 15-25 ℃ ，最大工作压力 6KPa ，回转体积 5dm3 。
8.U 型压差计 1 个、风量调节阀门 1 个：刻度阀。
9. 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器（德力西）、功率测量仪表、电位器（ WTH118-1A ， 2W,470KΩ ）、固态调压器（ SSR-10LA ，输入， 4-20mA ，输出， 90-250VAC ， 50/60HZ ）、带灯自锁按钮开关（正泰）、调节旋钮、线槽等组成，控制箱面板采用铝质凹字技术制作。
10. 双面亚光密纹喷塑实验桌（配抽屉、万向轮及禁锢脚、调整角可调整桌面水平及固定）
