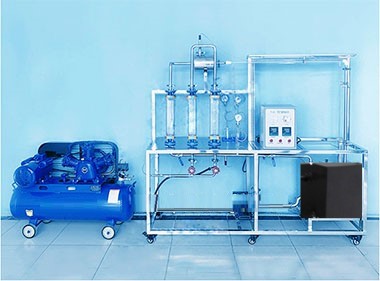

气液两相流实验台 JG ACC-R082 型气液两相流实验装置
一 . 实验目的
认识气液两相流在工业生产中的重要作用，了解气液两相流型研究的发展现状，知道判别两相流流型的方法及流型判别的特征，能准确绘制两相流流型图，并与典型流型图做比较，能运用两相流动理论分析解决工程实际问题。可进行以下实验：
1. 气液两相流流型识别实验。流行识别完后与典型的 Baker 流型图、 Weisman 流型图做对比。
2. 两相摩阻梯度实验。
3. 管道内空泡份额测定实验。
二 . 技术指标
1. 空气压力 0.1 ～ 0.3Mpa ，空气流量 0.04 ～ 16m3/h ，水流量 0.25 ～ 2.5m3/h 。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 3.5kw ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4. 池体及配件标识牌（拉丝银板），便于学生了解设备。
5.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
6. 装置外形尺寸： 1800mm×500mm×1760mm （不含压气机）。

三 . 主要配置及参数
1. 压气机 1 台：电压 380V 、功率 3KW 、排气量 0.36m3/min 、排气压力 0.8Mpa 、储气罐 85L 。
2. 可视化实验段：材质透明有机玻璃、壁厚 3mm ，含孔板、文丘里、直管。
3. 循环水箱 1 个、混合罐 1 个：材质 304 不锈钢。
4. 离心泵 1 台：不锈钢材质，电压 380V 、功率 370W 、扬程 15m 、流量 4m3/h 。
5. 温控仪 2 套：电压 220V 、分度号 PT100 、量程 0~400.0 ℃ 、继电器输出。
6. 温度传感器 2 个：分度号 PT100 、测量范围 -200~420 ℃ 。
7. 压力表 3 只：量程分别为 0~0.25MPa 和 0~0.06Mpa 。
8. 流量测量与调节：法兰式转子流量计 1 只、液体、 250~2500L/H ；有机玻璃面板式流量计 1 只、气体、 0.04~0.4M3/H ；法兰式转子流量计 1 只、气体、 1.6~16m3/H ；法兰式转子流量计 1 只、气体、 0.25~2.5m3/H 。
9. 实验段全长配置日光灯照明。
10. 流量调节阀、管路：材质 304 不锈钢。
11. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；正泰电器：带灯自锁按钮开关、漏电保护器等组成 。
