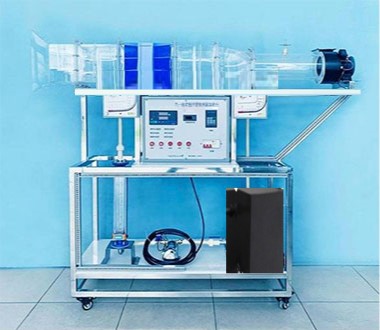

汽—液式翅片管换热器实验装置 JG ACC-R041 型 汽—液式翅片管换热器实验台
一 . 实验目的
　　 进行翅片管式换热、换热器内为热水，外侧为空气时的换热系数、阻力的测试。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制、功率≤ 5.5kw ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 1950×500×1550mm 。

三 . 主要配置及参数
1. 风洞：透明有机玻璃材质，分为测速段、腔体段、测温测速段、试验段、集风口。
2. 整流栅版、进口集流器： 304 不锈钢材质。
3. 表冷器：铝制翅片，尺寸 220×48×205mm 。
4. 离心风机 1 台：工作电压 220V 、功率 330W 、频率 50HZ 、转速 2800r/min 、风量 13m3/min 、风压 460Pa 、绝缘 B 级。
5. 变频器：电压 220VAC 、功率 50/60HZ 、功率 0.75KW 、调节精度： 0.01HZ 。
6. 毕托管 1 个： 304 不锈钢材质、系数 0.998 。
7. 红油斜管微压计 2 个： Dwyer 、 -10~600pa 、含红油 1 瓶、双色管 1 条。
8. 加热水箱： 304 不锈钢材质，容积约 35L 。
9.U 型加热管 3 个：电压 220V 、功率 1500W 。

10. 循环水泵：电压 220V 、功率 120W 、额定流量 10L/min 、额定扬程 12m 。
11. 流量测量与调节：法兰连接式转子流量计 1 个、液体、 40~400L/H 。
12. 八路巡检仪：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）、分辨率 0.1 ℃ 。
13. 温控仪：电压 220V 、 1 路继电器输出、继电器容量 10A 、温控测控范围 -30~300 ℃ 、分辨率 0.1 ℃ 、环境要求 -10 ℃ ~60 ℃ 、 4 米温控线。
14. 温度传感器 6 个：分度号 PT100 、测量范围 -200~420 度。
15. 硅胶软管；铜闸阀 1 个； 304 不锈钢球阀 3 个；管道、弯头： ABS 材质。
16. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；电位器；变频器控制面板；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
