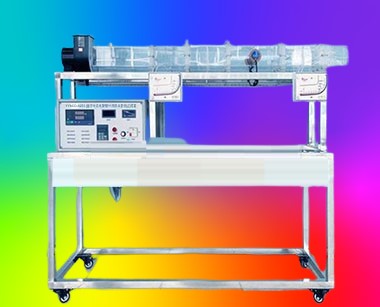

单管表面对流换热实验台 JG ACC-R231 型 强迫对流单管管外放热系数测定装置

一 . 实验目的
1. 了解以流放热的实验研究方法。
2. 测定空气横向流过单管表面时的平均放热系数 α ，并将实验数据整理成准则方程式。
3. 学习测量风速、温度、热量的基本技能。
二 . 技术指标
1. 单管前后压差：静压环，精度 0.05 。
2. 工作电源：电压 AC220V±10% 、 50Hz ，单相三线制，功率≤ 1500w ；安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 1950×500×1450mm 。
三 . 主要配置及参数
1. 组合式风洞：透明有机玻璃材质实验管段、有机玻璃叉排、顺排实验段。
2. 整流栅版、进口集流器： 304 不锈钢材质。
3. 石英加热管 1 根：电压 220V 、功率 500W 。
4. 实验单管试件： φ40*199mm 、壁厚 2mm 、紫铜材质。
5. 离心风机 1 台：电压 220V 、功率 330W 、频率 50HZ 、转速 2800r/min 、风量 13m3/min 、风压 460Pa 、绝缘 B 级。

6. 变频器 1 个：工作电压 AC220V 、功率 0.75kw 。
7.L 型毕托管 1 个： 304 不锈钢材质、系数 0.998 。
8. 红油斜管微压计 2 个： Dwyer 、 -10~600pa 、含红油 1 瓶、双色管 1 条。
9.8 路巡检仪 1 只：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）。
10. 温度传感器 4 个：分度号 PT100 、测量范围 -200~420 度。
11. 温度传感器 4 个：分度号 K 、测量范围 0~800 度。
12. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；变频器控制面板、固态调压器、数显电流表、数显电压表、调节旋钮；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成。
