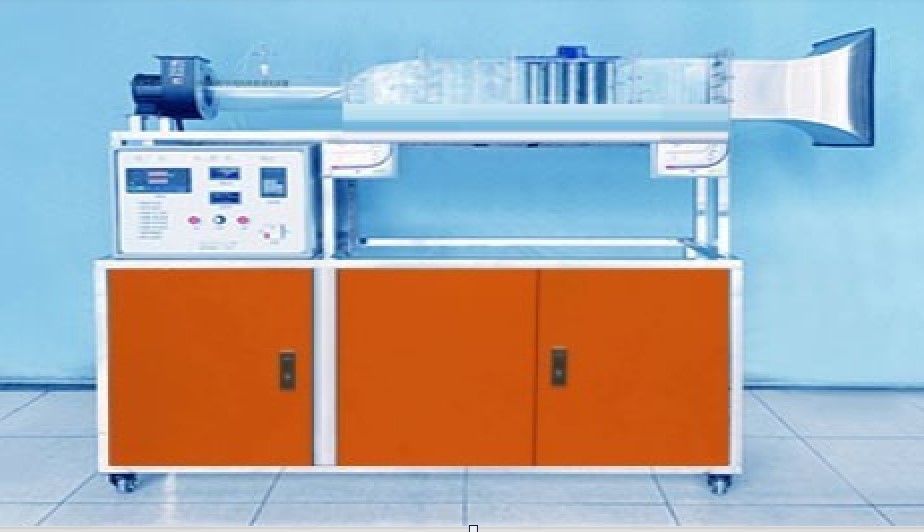

强迫对流管簇管外放热系数测定实验台设备 JG ACC-R232 型 强迫对流管簇管外放热系数测定装置
一 . 实验目的
1. 了解对流放热实验的基本方法和特点；
2. 学会翅片管束管外放热和阻力的实验研究方法，管簇表面平均对流放热系数 α 的实验测定方法，并将实验数据整理成准则方程式；
3. 巩固和运用传热学课堂讲授的基本概念和基本知识。
二 . 技术指标
1. 装置工作环境：常温、常压下运行。
2. 工作电源：电压 AC220V 、 50Hz ，单相三线制、功率≤ 930w 。安全保护：具有接地保护、漏电保护、过流保护。
3. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
4. 不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
5. 装置外形尺寸： 1950×500×1550mm 。

三 . 主要配置及参数
1. 组合式风洞：透明有机玻璃材质，壁厚 6mm 。
2. 进口集流器：材质 304 不锈钢、壁厚 1.2m 、大口 386*386mm 、小口 200*200mm 。
3. 整流栅板：材质 304 不锈钢、壁厚 1mm 、 200mm*200mm*50mm 。
4. 翅片管 20 根：材质内衬不锈钢外铝制、尺寸外径 φ34mm*212mm 、数量 60 。
5. 石英加热管 4 个：电压 220V 、功率 500W 。
6. 毕托管：不锈钢材质，流量系数 0.999~0.998 。
7.Dwyer 、红油斜管微压计： -10~600pa ，含红油 1 瓶，双色管 1 条。
8. 离心风机：电压 220V 、功率 330W 、频率 50HZ 、转速 2800r/min 、风量 13m3/min 、风压 460Pa 、绝缘 B 级。
9. 变频器：功率 0.75KW ， 220VAC 。
10.8 路巡检仪 1 只：供电电源 220V 、 160*80 横表、万能输入（含 4-20mA ）。
11. 温度传感器 8 个：分度号 PT100 、测量范围 -200~420 ℃ ；分度号 K 、测量范围 0~800 ℃ 。
12. 固态调压器 1 个： 470KΩ/380V 。
13. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；数字电流表、数字电压表、变频器控制面板；正泰电器：带灯自锁按钮开关、漏电保护空气开关等组成
